专利号: 2019216998891
申请人: 杭州阿福儿童用品有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 鞋类
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

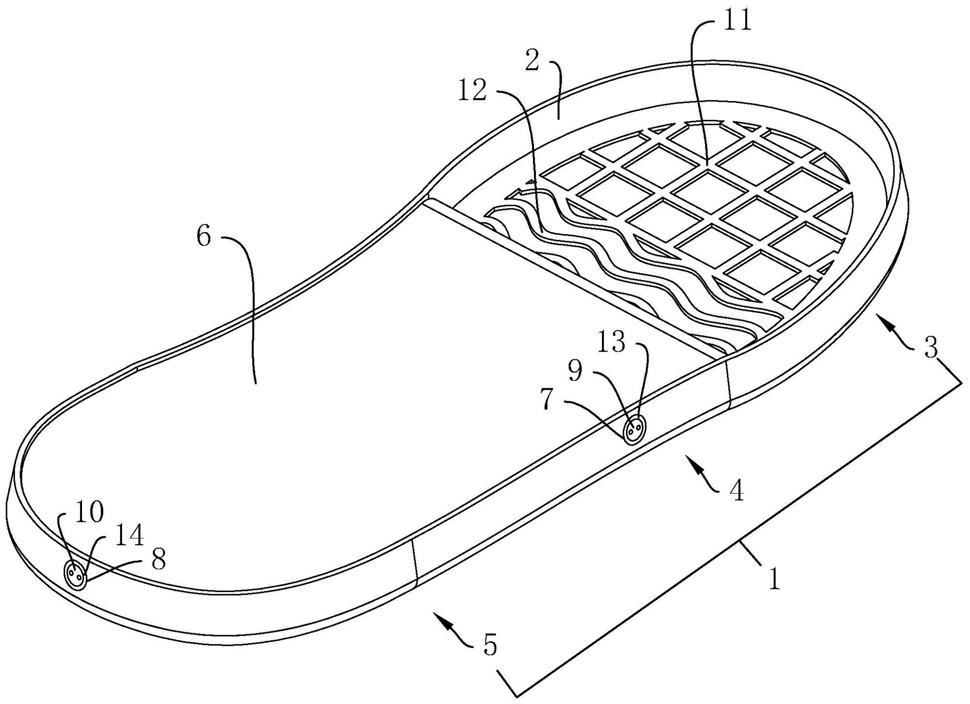

1.一种换气鞋底,包括鞋底本体(1),所述鞋底本体(1)顶面开设有安装槽(2),所述鞋底本体(1)包括分别对应人体脚掌的前脚掌段(3)、脚心段(4)和后脚掌段(5),其特征在于:所述安装槽(2)内设置有支撑垫(6),所述支撑垫(6)为纸钢,所述支撑垫(6)边缘处固定连接于安装槽(2)内壁且与所述安装槽(2)内壁形成位于所述脚心段(4)和所述后脚掌段(5)的换气腔(15),所述鞋底本体(1)分别开设有与所述换气腔(15)相通的进气孔(7)和出气孔(8),所述进气孔(7)处设置有单向进气阀(9)、所述出气孔(8)处设置有单向出气阀(10)。

2.根据权利要求1所述的一种换气鞋底,其特征在于:所述前脚掌段(3)的柔软性大于所述脚心段(4)和后脚掌段(5)的柔软性。

3.根据权利要求2所述的一种换气鞋底,其特征在于:所述安装槽(2)底面位于所述脚心段(4)的位置和所述后脚掌段(5)的位置均设置有若干条相互交叉的第一凸棱(11)。

4.根据权利要求3所述的一种换气鞋底,其特征在于:所述安装槽(2)底面位于所述前脚掌段(3)的位置设置有若干条相互交叉的第一凸棱(11)。

5.根据权利要求4所述的一种换气鞋底,其特征在于:所述安装槽(2)底面位于所述前脚掌段(3)和所述脚心段(4)之间的位置设置有沿所述鞋底本体(1)宽度方向延伸的若干条第二凸棱(12),且所述第二凸棱(12)呈破浪状延伸。

6.根据权利要求1所述的一种换气鞋底,其特征在于:所述进气孔(7)开设于所述安装槽(2)沿所述鞋底本体(1)宽度方向的任意一侧壁,所述出气孔(8)开设于所述安装槽(2)对应于人体脚后跟处的侧壁。

7.根据权利要求1所述的一种换气鞋底,其特征在于:所述进气孔(7)内壁固定连接有与所述进气孔(7)同轴设置的第一固定环(13),所述单向进气阀(9)外壁固定连接于所述第一固定环(13)内壁。

8.根据权利要求1所述的一种换气鞋底,其特征在于:所述出气孔(8)内壁固定连接有与所述出气孔(8)同轴设置的第二固定环(14),所述单向出气阀(10)外壁固定连接于所述第二固定环(14)内壁。
