专利号: 2019217002445
申请人: 唐山市京黑马家具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 木材或类似材料的加工或保存;一般钉钉机或钉U形钉机
更新日期:2023-07-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

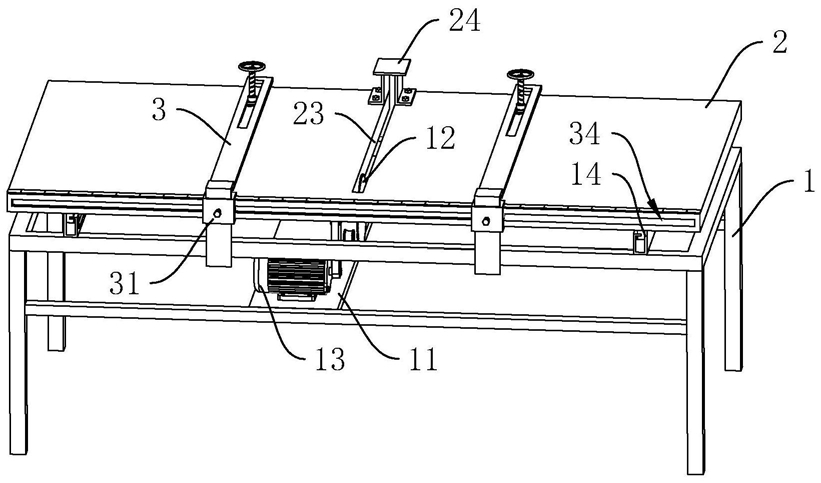

1.一种稳定裁锯的断料锯,包括锯料台(2),其特征在于,所述锯料台(2)上设置固定木料(4)的固定装置(3),固定装置(3)包括与锯料台(2)一侧滑动连接并锁定的调节板(32)和连接在调节板(32)端部固定木料(4)的抵接杆(33),调节板(32)悬在锯料台(2)上表面,抵接杆(33)端部竖直向下。

2.根据权利要求1所述的一种稳定裁锯的断料锯,其特征在于,所述锯料台(2)一侧有沿其边沿延伸的第三滑槽(34),所述固定装置(3)包括在第三滑槽(34)内滚动连接的锁定滑块(31),所述调节板(32)包括竖直段(321)和水平段(322),竖直段(321)竖直贯穿锁定滑块(31)并固定,水平段(322)与锯料台(2)表面平行。

3.根据权利要求2所述的一种稳定裁锯的断料锯,其特征在于,所述锁定滑块(31)外侧螺纹连接有抵紧竖直段(321)的螺栓(323)。

4.根据权利要求2所述的一种稳定裁锯的断料锯,其特征在于,所述锁定滑块(31)对应第三滑槽(34)位置有第二滑轮(312),第二滑轮(312)在第三滑槽(34)内滑动。

5.根据权利要求1所述的一种稳定裁锯的断料锯,其特征在于,所述抵接杆(33)与调节板(32)端部滑动连接。

6.根据权利要求5所述的一种稳定裁锯的断料锯,其特征在于,所述调节板(32)端部有上下贯穿并延其长度方向延伸的第四滑槽(331),所述抵接杆(33)上有与第四滑槽(331)滑动连接的第二滑块(332),第二滑块(332)上有圆筒形套筒(333),抵接杆(33)贯穿第二滑块(332)和套筒(333),套筒(333)和第二滑块(332)内壁上有内螺纹(3331),抵接杆(33)侧壁上有外螺纹(334)。

7.根据权利要求5所述的一种稳定裁锯的断料锯,其特征在于,所述抵接杆(33)底端有抵接木料(4)的圆盘(336),调节板(32)端部对应第四滑槽(331)底端有向其内部凹陷的凹槽(337),凹槽(337)宽度与圆盘(336)直径相同。

8.根据权利要求6所述的一种稳定裁锯的断料锯,其特征在于,所述抵接杆(33)顶部固定有手轮(335)。

9.根据权利要求1所述的一种稳定裁锯的断料锯,其特征在于,所述锯料台(2)边沿有确定切割木料(4)长度的刻度尺(25)。
