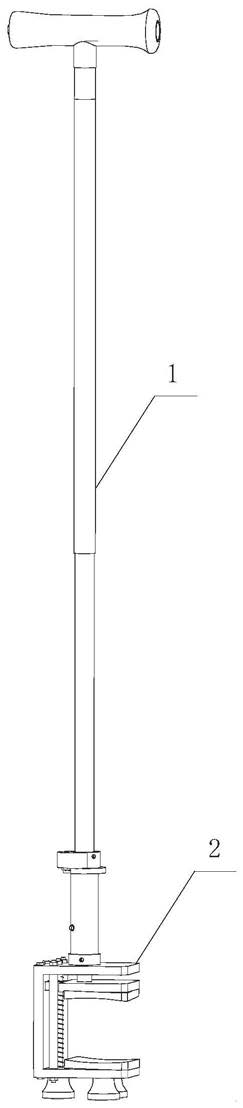

1.可辅助上楼的多功能拐杖，其特征在于：包括拐杖主体(1)和扶手夹持机构(2)；

所述拐杖主体(1)包括可调节长度的拐杖杆(11)和设于拐杖杆(11)顶部的握把(12)；

所述扶手夹持机构(2)设于所述拐杖杆(11)的底部；

所述扶手夹持机构(2)包括由工程塑料通过注塑加工一体成型的U型固定座(21)；所述U型固定座(21)由A板(211)和B板(212)，以及连接A板(211)与B板(212)的C板(213)构成；所述A板(211)的外侧设有与其一体成型的杖脚(22)，内侧设有第一夹块(30)；所述B板(212)的外侧设有夹紧操作机构，所述夹紧操作机构包括与B板(212)固联的半圆形导轨(26)、与半圆形导轨(26)配合的推杆(24)以及套设于半圆形导轨(26)外侧的旋转把手(28)；所述推杆(24)的一端与位于B板(212)内侧的夹块衬板(25)固联，夹块衬板(25)上设有第二夹块(31)；所述推杆(24)的另一端设有斜面(241)，所述旋转把手(28)上对应设有与斜面(241)配合的传动销(29)；所述旋转把手(28)的顶部设有将旋转把手(28)锁止的锁具(27)；所述锁具(27)包括壳体(275)，壳体(275)内部设有棘轮(271)和与棘轮(271)配套的棘轮卡扣(272)，以及分别设于棘轮卡扣(272)两侧的棘轮解锁凸轮(273)和棘轮卡扣弹簧(274)；所述棘轮卡扣弹簧(274)一端与棘轮卡扣(272)相连，另一端与壳体(275)的内壁相连；所述棘轮解锁凸轮(273)的转轴从壳体(275)伸出至外部与解锁掰销(276)连接，可以通过掰动解锁掰销(276)使棘轮卡扣(272)解除对棘轮(271)的限制；所述A板(211)与B板(212)之间设有柱形导轨(23)，所述柱形导轨(23)与所述夹块衬板(25)通过滑动副联接，所述柱形导轨(23)上，在A板(211)和夹块衬板(25)之间，套设有第二夹块复位弹簧(32)。

2.根据权利要求1所述的可辅助上楼的多功能拐杖，其特征在于：所述A板(211)与所述B板(212)之间设有固定柱(214)；所述固定柱(214)为两端具有螺纹的双头螺柱，且在螺纹终止处具有阶梯形成中间大两端小的形状；所述固定柱(214)两端分别从A板(211)和B板(212)上通孔伸出，并通过螺母锁紧。

3.根据权利要求2所述的可辅助上楼的多功能拐杖，其特征在于：所述杖脚(22)的底部设有硅胶垫。

4.根据权利要求1所述的可辅助上楼的多功能拐杖，其特征在于：所述拐杖杆(11)包括A杆(111)和B杆(112)，所述A杆(111)上设有一组限位孔，所述B杆(112)上对应设有用于与所述限位孔配合的弹簧销。

5.根据权利要求1至4任一权利要求所述的可辅助上楼的多功能拐杖，其特征在于：所述握把(12)为硅胶材质。
