专利号: 2019217034978
申请人: 上海杰汇炉窑新技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 玻璃;矿棉或渣棉
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

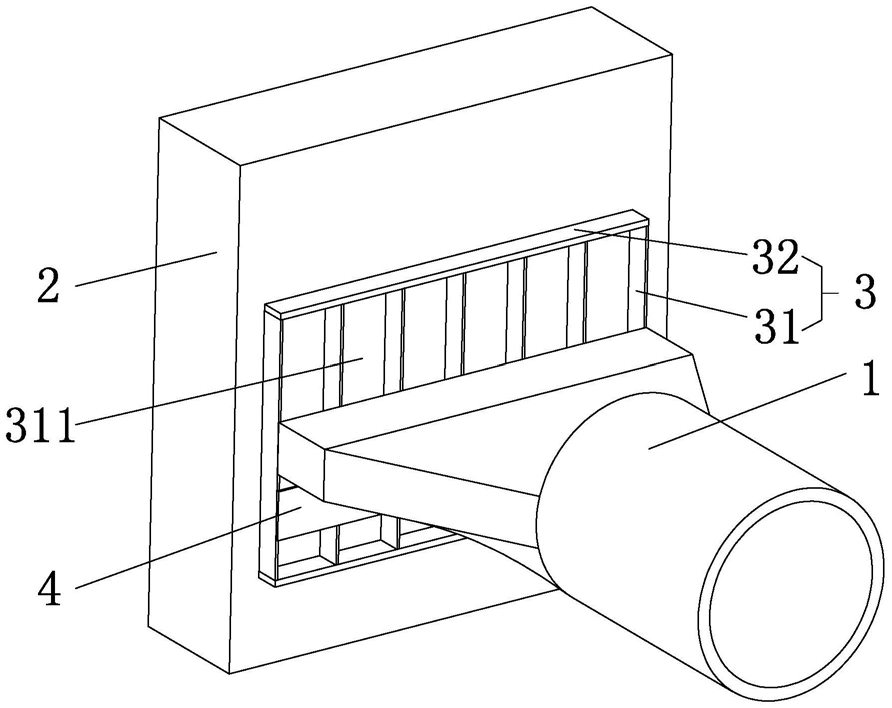

1.一种玻璃熔窑池壁绑砖保护结构,包括冷却风嘴(1)和玻璃熔窑池外壁(2),其特征在于,所述玻璃熔窑池外壁(2)上铺设有用于疏导冷却风嘴(1)风向的疏风装置(3),所述冷却风嘴(1)出口端设置在疏风装置(3)的一侧。

2.根据权利要求1所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,所述疏风装置(3)包括导风板(31),所述导风板(31)设置有多个,多个所述导风板(31)均呈竖直设置,且多个所述导风板(31)沿水平间隔设置在玻璃熔窑池外壁(2)上,相邻所述导风板(31)之间形成有导风槽(311),所述冷却风嘴(1)设置在导风板(31)远离玻璃熔窑池外壁(2)的一侧。

3.根据权利要求2所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,多个所述导风板(31)背离冷却风嘴(1)的一侧抵紧在玻璃熔窑池外壁(2)上。

4.根据权利要求3所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,所述疏风装置(3)还包括第一侧挡板(32),所述第一侧挡板(32)设置在导风板(31)长度方向的两侧。

5.根据权利要求4所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,多个所述导风板(31)背离玻璃熔窑池外壁(2)的一侧架设有横梁板(4)。

6.根据权利要求4所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,所述疏风装置(3)还包括第二侧挡板(33),所述第二侧挡板(33)设置在导风板(31)背离玻璃熔窑池外壁(2)的一侧。

7.根据权利要求4所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,所述疏风装置(3)还包括斜挡板(34),所述斜挡板(34)位于每个导风槽(311)内且呈倾斜设置,所述斜挡板(34)的一端抵接在冷却风嘴(1)的出气端上侧,所述斜挡板(34)的另一端设置在导风槽(311)上端的玻璃熔窑池外壁(2)上。

8.根据权利要求7所述的一种玻璃熔窑池壁绑砖保护结构,其特征在于,所述斜挡板(34)设置有两个,且两个所述斜挡板(34)关于冷却风嘴(1)的出气端呈上下对称设置。
