专利号: 2019217037694
申请人: 上海杰汇炉窑新技术有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-10-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

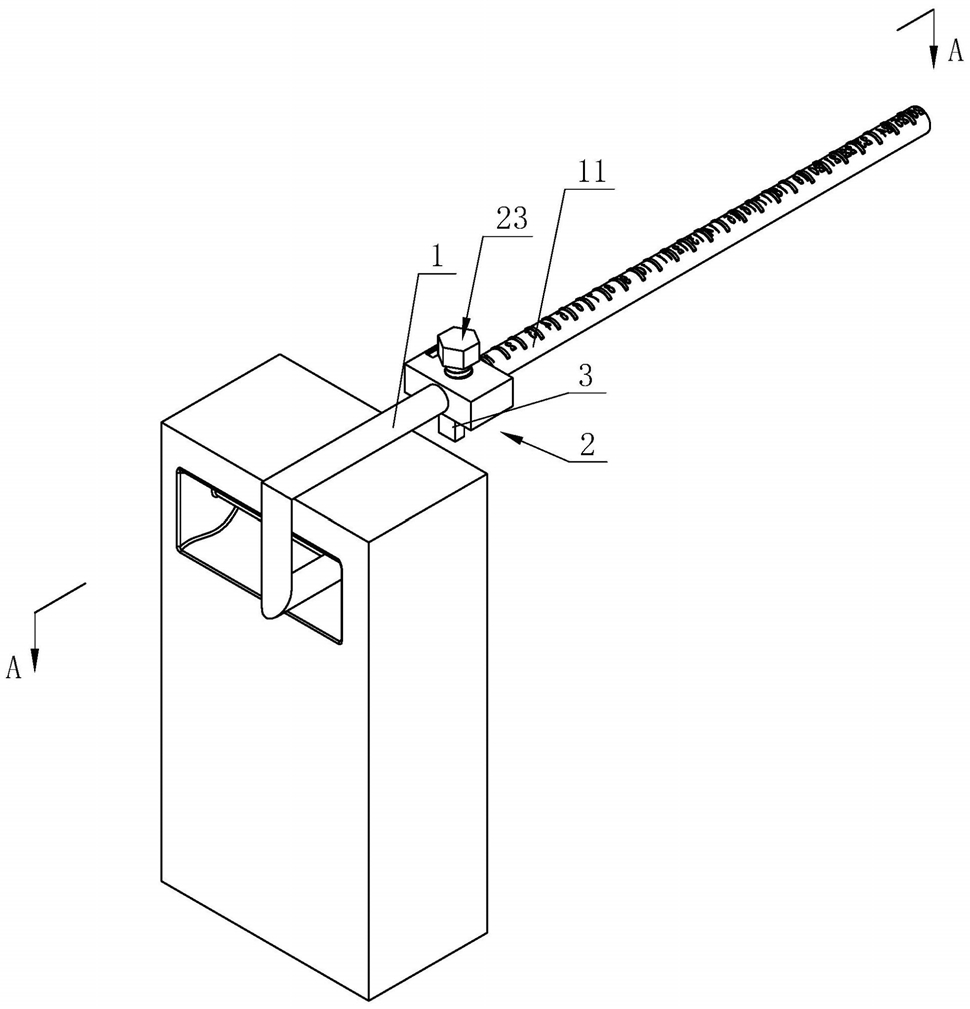

1.一种玻璃窑池壁厚度测量装置,包括测量杆(1)和滑移连接在所述测量杆(1)外侧的测量组件(2),其特征在于,所述测量组件(2)的一侧固定有定位块(3),所述定位块(3)与所述测量杆(1)垂直设置。

2.根据权利要求1所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述定位块(3)的一侧固定有竖直水准器柱(31),所述测量组件(2)的一侧固定有水平水准器柱(21)。

3.根据权利要求1所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述定位块(3)与所述测量组件(2)靠近所述测量杆(1)测量端的一端留有距离。

4.根据权利要求1所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述测量组件(2)包括套设在所述测量杆(1)外侧的滑移套(22)和定位件(23),所述定位件(23)穿设所述滑移套(22)抵接所述测量杆(1)。

5.根据权利要求4所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述定位件(23)为倒T型的定位杆(231),所述定位杆(231)于所述滑移套(22)内穿设有定位弹簧(232),所述定位弹簧(232)的两端分别抵接所述定位杆(231)的短杆和所述滑移套(22)。

6.根据权利要求4所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述定位件(23)为定位螺栓(233)。

7.根据权利要求1所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述测量杆(1)表侧设置有刻度标数(11)。

8.根据权利要求7所述的一种玻璃窑池壁厚度测量装置,其特征在于,所述刻度标数(11)的零刻度到所述测量杆(1)测量端的距离为池壁砖的厚度或者所述测量杆(1)短横杆的长度。
