专利号: 2019217075323
申请人: 青岛盛大挤出机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

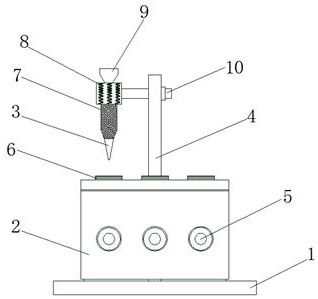

1.一种单壁波纹管挤出生产设备,包括安装底座(1)、生产设备主体(2)和物料挤出头(3),其特征在于:所述安装底座(1)的顶部放置有生产设备主体(2),所述生产设备主体(2)的内部开设有波纹管成型腔(14),所述波纹管成型腔(14)底部设置有冷却腔体(15),所述波纹管成型腔(14)的内部贯穿放置有实心波纹柱(13),所述实心波纹柱(13)靠近生产设备主体(2)的外表面一端固定安装有拉把(5),所述生产设备主体(2)顶部设置有多组物料导入口(6),所述物料导入口(6)和波纹管成型腔(14)通过通道(11)贯通连接,所述生产设备主体(2)的顶部设置有支撑杆(10),所述支撑杆(10)和安装底座(1)通过转轴(4)转动连接,且转轴(4)贯穿生产设备主体(2)的内部,所述转轴(4)和安装底座(1)通过凹槽(12)固定安装,所述支撑杆(10)远离转轴(4)的一端固定安装有切割箱(8),所述切割箱(8)的底部设置有物料挤出头(3),且物料挤出头(3)底部延伸至物料导入口(6)顶部,所述物料挤出头(3)和切割箱(8)通过熔融柱(7)贯通连接,所述物料挤出头(3)的顶部固定安装有物料斗(9)。

2.根据权利要求1所述的一种单壁波纹管挤出生产设备,其特征在于:所述冷却腔体(15)的内部充设有冷却液。

3.根据权利要求1所述的一种单壁波纹管挤出生产设备,其特征在于:所述物料挤出头(3)呈锥形状,且与熔融柱(7)通过电焊固定连接。

4.根据权利要求1所述的一种单壁波纹管挤出生产设备,其特征在于:所述支撑杆(10)穿过转轴(4)顶端,且支撑杆(10)和转轴(4)通过固定螺栓固定安装。

5.根据权利要求1所述的一种单壁波纹管挤出生产设备,其特征在于:所述安装底座(1)和生产设备主体(2)均呈圆形状,且安装底座(1)和生产设备主体(2)之间设置有垫片。

6.根据权利要求1所述的一种单壁波纹管挤出生产设备,其特征在于:所述拉把(5)和实心波纹柱(13)一体拉伸成型,且实心波纹柱(13)和波纹管成型腔(14)通过卡块固定安装。
