专利号: 2019217123308
申请人: 李明旭
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2023-09-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

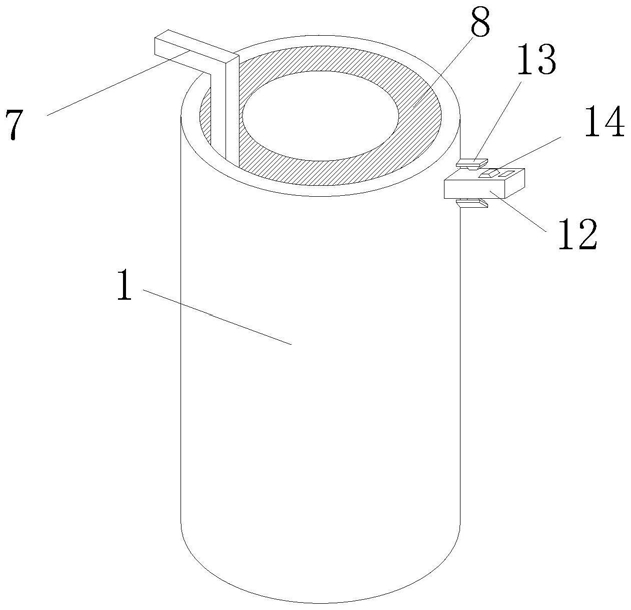

1.一种自旋转式防堵塞农田水利灌溉装置,包括:灌溉主体(1)、水泵(2)、喷水管(7)及进水孔(17),其特征在于:所述灌溉主体(1)是一个空心圆柱体,灌溉主体(1)内部固定安装水泵(2),水泵(2)左右壁面分别与灌溉主体(1)内部侧面固定连接,水泵(2)上方固定安装出水管(3),且出水管(3)与水泵(2)的排水口连通,灌溉主体(1)内部侧面固定安装转动轴承(5),且转动轴承(5)位于出水管(3)上方,转动轴承(5)活动安装转动块(6),转动块(6)上固定安装喷水管(7),喷水管(7)穿透转动块(6)上下壁面,且喷水管(7)位于转动块(6)上下壁面的边缘处,喷水管(7)通过伸缩管(4)与出水管(3)连通,灌溉主体(1)上方壁面开设旋转轨道(8),灌溉主体(1)侧面开设进水孔(17),进水孔(17)通过抽水管(10)与水泵(2)的抽水口连通。

2.根据权利要求1所述的一种自旋转式防堵塞农田水利灌溉装置,其特征在于:所述旋转轨道(8)是一个圆环型滑槽,且旋转轨道(8)穿透灌溉主体(1)上方壁面,喷水管(7)通过旋转轨道(8)伸出灌溉主体(1)。

3.根据权利要求1所述的一种自旋转式防堵塞农田水利灌溉装置,其特征在于:所述转动块(6)上方壁面固定安装固定柱(9),固定柱(9)上方壁面与灌溉主体(1)内侧上方壁面固定连接,且固定柱(9)位于旋转轨道(8)内侧。

4.根据权利要求1所述的一种自旋转式防堵塞农田水利灌溉装置,其特征在于:所述进水孔(17)内侧设置过滤管(18),过滤管(18)是一个空心管道,过滤管(18)外部侧面与进水孔(17)内壁君开设有螺纹槽,过滤管(18)外部侧面与进水孔(17)内壁螺纹连接,过滤管(18)内壁固定安装过滤网(19),过滤管(18)外侧端口与水管连接。

5.根据权利要求1所述的一种自旋转式防堵塞农田水利灌溉装置,其特征在于:所述灌溉主体(1)右侧壁面内部开设制动仓(11),且制动仓(11)位于转动块(6)右侧,制动仓(11)内部设置制动柱(12),制动柱(12)是一个长方体,制动柱(12)穿过制动仓(11)左右壁面,转动块(6)上固定安装拉力盘(15),拉力盘(15)是一个圆形平板,拉力盘(15)右侧壁面固定安装两个拉力柱(16),且两个拉力柱(16)分别位于制动柱(12)上下两侧,两个拉力柱(16)右侧壁面分别与制动仓(11)内部右侧壁面固定连接。

6.根据权利要求5所述的一种自旋转式防堵塞农田水利灌溉装置,其特征在于:所述灌溉主体(1)外部右侧壁面通过带有扭簧的合页铰接两个卡扣(13),且两个卡扣(13)分别位于制动柱(12)上下两侧,卡扣(13)是一个长侧面固定有凸块的长方体,制动柱(12)上下侧面分别固定安装卡合块(14),且卡合块(14)位于灌溉主体(1)外侧。
