专利号: 2019217147001
申请人: 新疆远麟阳光幕墙装饰工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 家具;家庭用的物品或设备;咖啡磨;香料磨;一般吸尘器
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

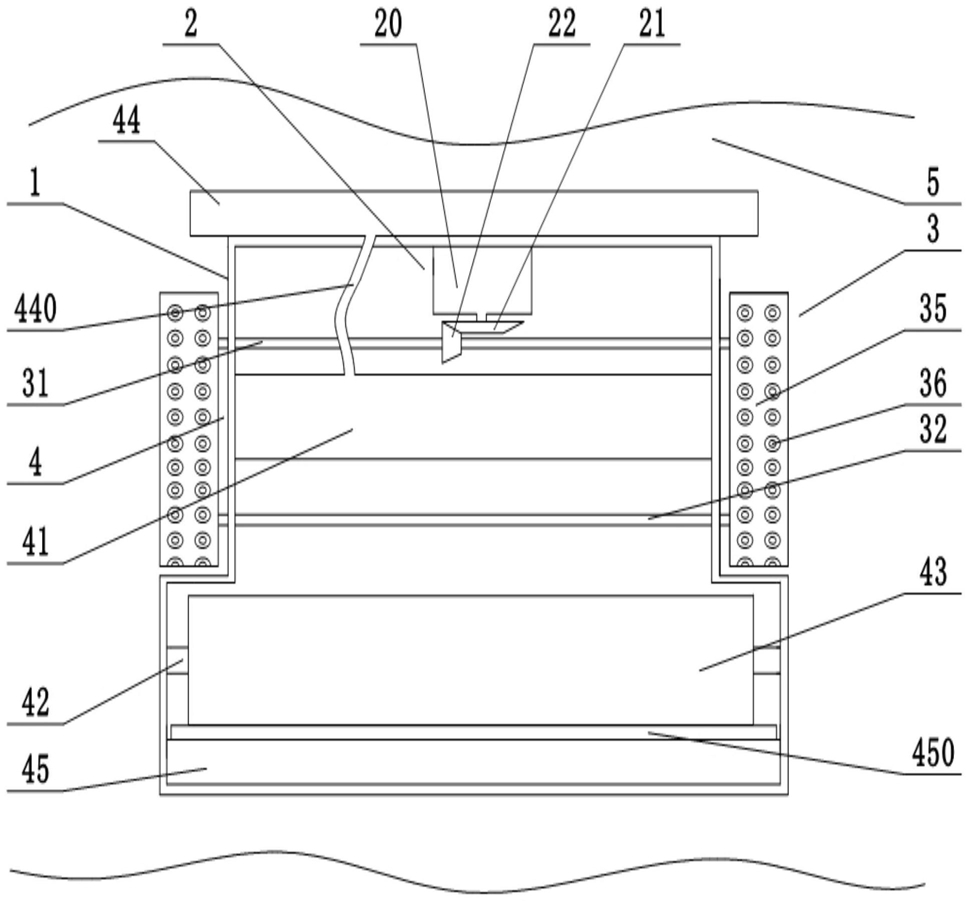

1.一种玻璃幕墙清洁装置,包括机架以及连接在机架上的动力机构、行走机构和清洁机构,其特征在于:所述行走机构包括行走单元、转轴一和转轴二,所述转轴一和转轴二均贯穿机架左右两侧,所述转轴一和转轴二均与机架转动连接,所述行走单元分布于机架左右两侧,所述转轴一和转轴二两端均与行走单元连接,所述转轴一与动力机构传动连接;所述清洁机构包括刷子、滚轴和滚筒,所述刷子两边固定连接在机架左右两侧,所述滚轴两端与机架转动连接,所述滚筒套设在滚轴上,所述滚筒表面设有抹布,所述滚筒紧贴玻璃幕墙。

2.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于:所述动力机构包括电机、锥齿轮一和锥齿轮二,所述电机固定连接在机架上,所述锥齿轮一设于电机输出轴上,所述锥齿轮二设于转轴一上,所述锥齿轮一和锥齿轮二啮合。

3.根据权利要求2所述的一种玻璃幕墙清洁装置,其特征在于:所述行走单元包括前轮、后轮、皮带和吸盘;所述前轮设于转轴一两端,所述后轮设于转轴二两端,所述前轮和后轮通过皮带传动连接,所述吸盘均匀分布于皮带外表面。

4.根据权利要求3所述的一种玻璃幕墙清洁装置,其特征在于:所述刷子包括刷板和设置在刷板下表面的刷毛,所述刷板为中空结构,所述刷子的中空结构为储水空腔,所述刷毛紧贴玻璃幕墙。

5.根据权利要求4所述的一种玻璃幕墙清洁装置,其特征在于:所述清洁机构还包括水箱,所述水箱安装在机架前方,所述水箱和刷子的储水空腔之间连接有出水软管。

6.根据权利要求3所述的一种玻璃幕墙清洁装置,其特征在于:所述清洁机构还包括污水箱,所述污水箱安装在机架上,所述污水箱位于滚筒下方。

7.根据权利要求6所述的一种玻璃幕墙清洁装置,其特征在于:所述污水箱上设有刮板刷,所述刮板刷一侧位于污水箱上部,另一侧紧贴滚筒。

8.根据权利要求1所述的一种玻璃幕墙清洁装置,其特征在于:所述滚筒位于刷子下方,所述滚筒的宽度大于刷子的宽度。

9.根据权利要求4所述的一种玻璃幕墙清洁装置,其特征在于:所述刷毛材质为强吸水性的马毛。

10.根据权利要求1至9中任意一项所述的一种玻璃幕墙清洁装置,其特征在于:所述抹布材料为高吸水性的超细纤维。
