专利号: 2019217166356
申请人: 衢州学院
专利类型:实用新型
专利状态:已下证
专利领域: 测量;测试
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

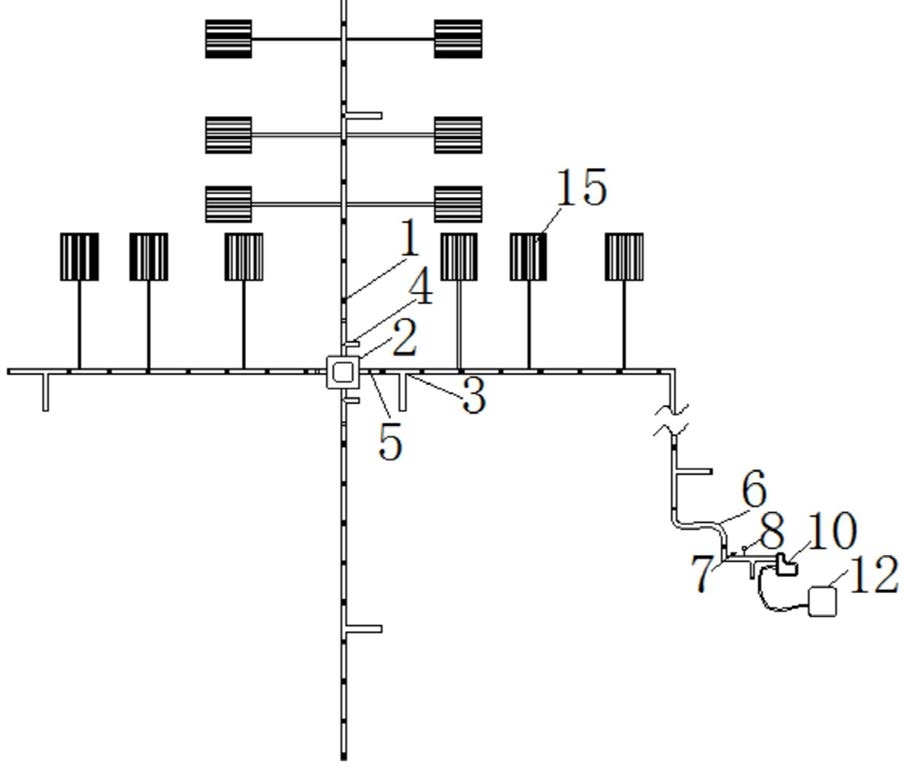

1.一种检测用墙体渗漏淋水装置,其特征在于:包括十字连接管(2),十字连接管(2)为内部连通的环形水管(3),十字连接管(2)上部、下部、左部、右部都设有快速接头(5),十字连接管(2)上部、下部、左部、右部通过快速接头(5)分别连接有向上、向下、向左、向右的水管(3),向上、向下、向左、向右的水管(3)结构相同,水管(3)前部均匀设有多个喷水嘴(1),喷水嘴(1)与水管(3)连通,水管(3)右侧相对位置设有连接端口(4),连接端口(4)与水管(3)连通,向右布置的水管(3)右端连通设有进水软管(6),进水软管(6)的另一端连通设有抽水泵(10),抽水泵(10)的右侧设有水箱(12),抽水泵(10)与水箱(12)通过软管相连通,进水软管(6)上部相对位置设有控制进水软管(6)内部液体流速的节流阀(7),进水软管(6)上部相对位置设有显示进水软管(6)内部液体压力的压力表(8);向左、向右布置的水管(3)上部,固定设有多个向上布置的固定模块(15),向上布置的水管(3)左侧、右侧分别设有多个向左、向右布置的固定模块(15),固定模块(15)包括连接杆(13),连接杆(13)固定连接固定框(14),固定框(14)为矩形方框,固定框(14)内部均匀设有多个沿固定框(14)长方向布置的高粘防水胶带固定条(11),每两个高粘防水胶带固定条(11)之间粘接有沿固定框(14)长方向布置的高粘防水胶带(9),高粘防水胶带(9)粘接面朝向前侧,连接杆(13)一端与水管(3)外部固定,另一端与固定框(14)固定连接。

2.根据权利要求1所述的一种检测用墙体渗漏淋水装置,其特征在于:十字连接管(2)与水管(3)都为PVC管,高粘防水胶带固定条(11)为木质薄片。

3.根据权利要求1所述的一种检测用墙体渗漏淋水装置,其特征在于:水管(3)一端与十字连接管(2)连通,另一端封闭。

4.根据权利要求1所述的一种检测用墙体渗漏淋水装置,其特征在于:相邻两个高粘防水胶带固定条(11)之间的距离与高粘防水胶带(9)宽度向适配。

5.根据权利要求1所述的一种检测用墙体渗漏淋水装置,其特征在于:高粘防水胶带(9)左侧粘接在左部的高粘防水胶带固定条(11)上,高粘防水胶带(9)右侧粘接在右部的高粘防水胶带固定条(11)上,高粘防水胶带(9)中部直接粘接在混凝土墙面上。
