专利号: 201921718240X
申请人: 钟乃聪
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

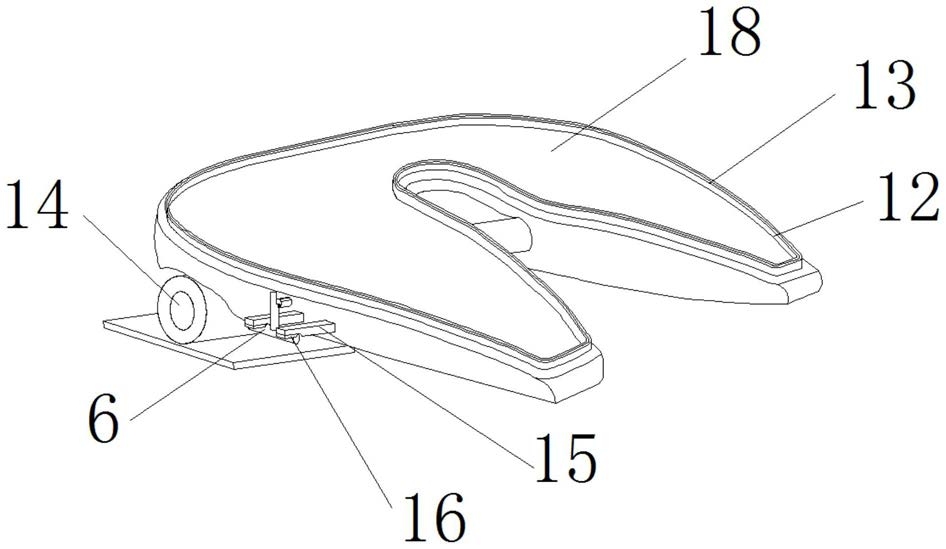

1.一种半挂车牵引座,包括底座(1),其特征在于:所述底座(1)的上方设置有外壳(18),所述底座(1)的顶部设置有固定架(2),所述固定架(2)内部的一侧设置有弹性件(3),所述弹性件(3)的一侧设置有第一卡扣(4),所述第一卡扣(4)的一侧设置有贯穿固定架(2)一侧的推杆(5),所述推杆(5)远离弹性件(3)的一侧设置有贯穿至外壳(18)一侧的T型把手(6),所述推杆(5)的底部设置有滑块(7),所述固定架(2)的两端皆均匀设置有多组限位块(8),所述第一卡扣(4)的底部设置有第二卡扣(9),所述第二卡扣(9)一侧的两端皆设置有固定板(10),所述底座(1)的顶部设置有滑槽(11),所述底座(1)的顶部设置有钢条凸块(12),所述钢条凸块(12)的顶部设置有阻尼(13),所述底座(1)的底部设置有销轴(14),所述T型把手(6)的底部设置有卡块(15),所述卡块(15)的底部设置有橡胶垫(16),所述第一卡扣(4)的顶部和底部皆设置有凹槽(17)。

2.根据权利要求1所述的一种半挂车牵引座,其特征在于:所述第一卡扣(4)靠近弹性件(3)的一侧设置有固定块,所述第一卡扣(4)通过固定块与弹性件(3)固定连接。

3.根据权利要求1所述的一种半挂车牵引座,其特征在于:所述推杆(5)通过滑块(7)和滑槽(11)的相互配合与底座(1)滑动连接。

4.根据权利要求1所述的一种半挂车牵引座,其特征在于:所述限位块(8)内侧顶端和底端皆设置有与凹槽(17)相匹配的滑条,所述第一卡扣(4)通过滑条和凹槽(17)的相互配合与固定架(2)滑动连接。

5.根据权利要求1所述的一种半挂车牵引座,其特征在于:所述T型把手(6)通过铰链与推杆(5)转动连接,所述T型把手(6)以铰链为基点的旋转角度为0°-90°。

6.根据权利要求1所述的一种半挂车牵引座,其特征在于:所述第二卡扣(9)通过固定板(10)与固定架(2)固定连接。
