专利号: 2019217226959
申请人: 枣庄市一诺物资有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2023-06-18
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

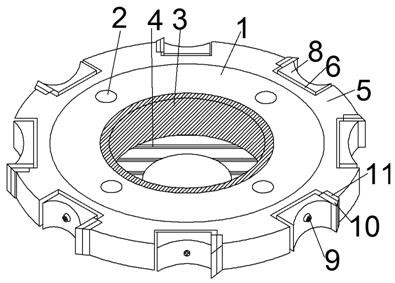

1.一种便于更换铣刀的牢固型铣刀盘,包括刀盘主体(1)、螺孔(2)、轴套(3)、限位板(4)、铣刀固定板(5)、槽口(6)、固定柱(7)、限位块(8)、螺钉(9)、铣刀(10)、垫块(11),其特征在于:所述刀盘主体(1)上端沿圆心等角度开有四个竖直方向的螺孔(2),所述刀盘主体(1)中部内侧套接有竖直方向的轴套(3),所述刀盘主体(1)中部下端焊接固定有水平方向的限位板(4),所述刀盘主体(1)外侧焊接固定有水平方向的铣刀固定板(5),所述铣刀固定板(5)外侧等角度开有多个水平方向的槽口(6),所述槽口(6)向内侧中部焊接固定有水平方向的固定柱(7),所述固定柱(7)向外侧通过螺钉(9)螺接固定有水平方向的限位块(8),所述限位块(8)左端与水平方向的铣刀(10)贴靠,所述铣刀(10)左端与水平方向的垫块(11)贴靠,所述垫块(11)左端与槽口(6)左端贴靠。

2.根据权利要求1所述的一种便于更换铣刀的牢固型铣刀盘,其特征在于:所述螺孔(2)与固定柱(7)内侧皆螺旋固定有螺纹。

3.根据权利要求1所述的一种便于更换铣刀的牢固型铣刀盘,其特征在于:所述限位板(4)为圆形板体,并且半径与轴套相同。

4.根据权利要求1所述的一种便于更换铣刀的牢固型铣刀盘,其特征在于:所述限位块(8)向外侧为凹形口结构,所述限位块(8)高度与铣刀固定板(5)相同,且与固定柱(7)螺接固定后的长度小于槽口的长度。

5.根据权利要求1所述的一种便于更换铣刀的牢固型铣刀盘,其特征在于:所述铣刀(10)与垫块(11)形状皆为直角梯形。
