专利号: 201921724267X
申请人: 杨菊兰
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

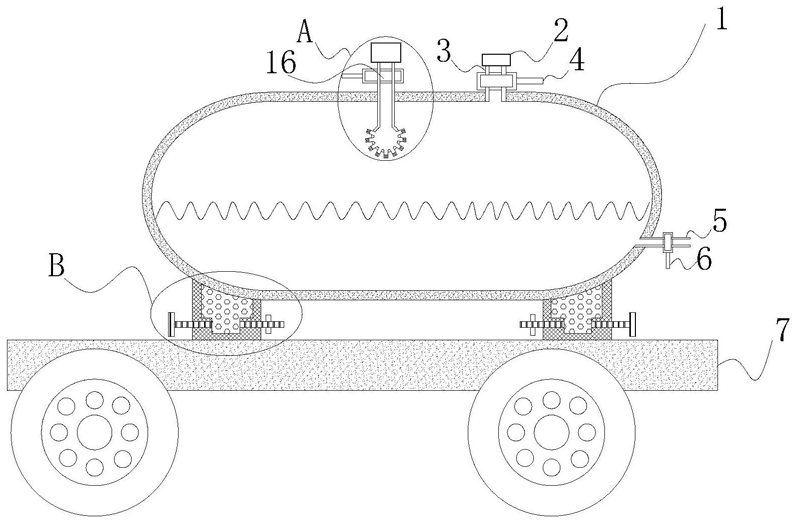

1.一种农业杀虫剂运输车,包括箱体(1)、车板(7)、进水管(3)、进水阀(4)、出水管(5)和出水阀(6),其特征在于:还包括上卡座(9)、下卡座(8)、螺钉(10)、螺母(17)和清洗机构(16),所述箱体(1)的底部与上卡座(9)的顶部固定连接,所述上卡座(9)与下卡座(8)卡接,所述下卡座(8)的底部与车板(7)的底部固定连接,所述螺钉(10)的一端依次贯穿下卡座(8)和上卡座(9)上开设的螺纹孔并与下卡座(8)和上卡座(9)螺纹连接,所述螺钉(10)的外表面螺纹连接有螺母(17);

所述进水管(3)的底部贯通连接在箱体(1)的顶部,所述进水管(3)的顶部与进水接头(2)底部固定连接,所述进水管(3)上固定安装有进水阀(4),且进水阀(4)位于进水接头(2)的底部和箱体(1)顶部的中间位置;

所述出水管(5)的一侧固定安装有出水阀(6),所述出水管(5)的另一侧贯通连接在箱体(1)的侧面;

所述清洗机构(16)固定安装在箱体(1)的顶部的中部。

2.根据权利要求1所述的一种农业杀虫剂运输车,其特征在于:所述清洗机构(16)包括接头(11)、截止阀(12)、水管(13)、喷头腔体(14)和喷头(15),所述水管(13)的顶部与接头(11)的底部固定连接,所述水管(13)与箱体(1)的顶部的中部贯通连接,所述截止阀(12)固定安装在水管(13)上,且截止阀(12)位于接头(11)的底部和箱体(1)的顶部的中间位置,所述喷头腔体(14)的顶部与水管(13)的底部固定连通,所述喷头腔体(14)与喷头(15)的一端固定连接,且喷头(15)与喷头腔体(14)贯通连接。

3.根据权利要求2所述的一种农业杀虫剂运输车,其特征在于:所述喷头(15)远离喷头腔体(14)的一端开设有小孔,且小孔的直径为0.025cm。

4.根据权利要求1所述的一种农业杀虫剂运输车,其特征在于:所述箱体(1)材质为钢材,箱体(1)两侧为半圆弧形。

5.根据权利要求1所述的一种农业杀虫剂运输车,其特征在于:所述出水管(5)固定安装在箱体(1)靠近车板(7)的位置。

6.根据权利要求1所述的一种农业杀虫剂运输车,其特征在于:所述下卡座(8)与上卡座(9)的连接处开设有与上卡座(9)的连接处开设有与上卡座(9)底部形状相契合的卡槽。
