专利号: 2019217279068
申请人: 陕西威斯特高新技术投资有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2025-03-24
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

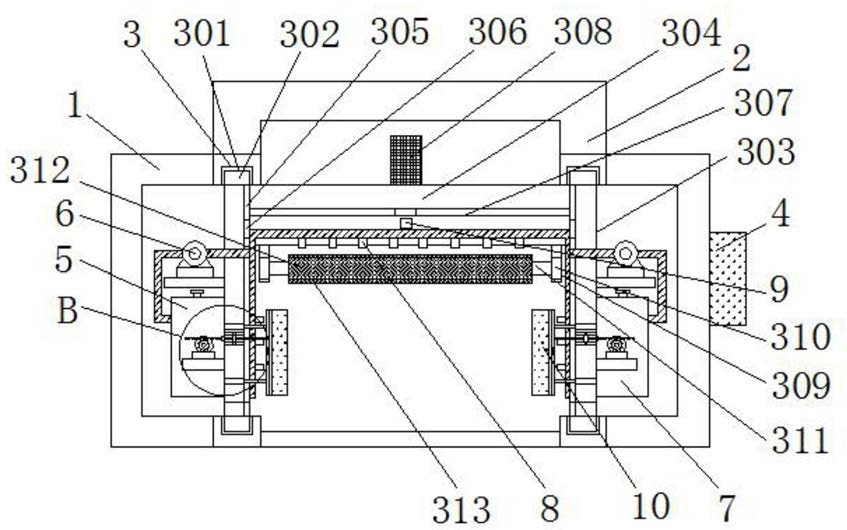

1.一种车辆自动清洗设备,其特征在于,包括:支撑总架(1),所述支撑总架(1)顶端连接有顶板(2),且支撑总架(1)内侧安装有滑动横刷机构(3),所述支撑总架(1)外壁固定连接有控制面板(4),所述滑动横刷机构(3)一侧固定连接有水箱(5),且滑动横刷机构(3)另一侧固定安装有洗涤液箱(7);

所述滑动横刷机构(3)外侧固定连接有水泵(6),且水泵(6)一侧连接有喷淋头(8);

所述喷淋头(8)顶部固定安装有第一感应装置(9),所述喷淋头(8)底部固定连接有侧刷机构(10)。

2.如权利要求1所述的一种车辆自动清洗设备,其特征在于,所述支撑总架(1)关于顶板(2)的中轴线对称,且顶板(2)与支撑总架(1)之间为固定连接。

3.如权利要求1所述的一种车辆自动清洗设备,其特征在于,所述滑动横刷机构(3)内部包括有电磁滑轨(301),且电磁滑轨(301)内侧滑动连接有电磁滑块(302),所述电磁滑块(302)外侧连接有支撑板块(303),且支撑板块(303)外部固定安装有支撑横板(304),所述支撑板块(303)内部开设有第一滑槽(305),且第一滑槽(305)内侧滑动连接有第一滑块(306),所述第一滑块(306)外侧固定连接有活动横板(307),且活动横板(307)顶端固定安装有电动伸缩杆(308),所述活动横板(307)底端固定连接有连接板(309),所述连接板(309)内部固定安装有轴承(310),所述轴承(310)内环固定连接有转轴(311),且转轴(311)外侧固定连接有滚筒(312),所述滚筒(312)外部安装有清洁棉刷(313),且清洁棉刷(313)外侧固定连接有连接环(314),所述连接环(314)外部固定安装有固定块(315),且固定块(315)内部活动安装有螺丝(316),所述螺丝(316)外侧螺纹连接有手拧螺栓(317)。

4.如权利要求3所述的一种车辆自动清洗设备,其特征在于,所述支撑板块(303)通过电磁滑块(302)、电磁滑轨(301)与支撑总架(1)构成滑动结构,且支撑板块(303)通过开槽与电磁滑轨(301)构成一体化结构。

5.如权利要求3所述的一种车辆自动清洗设备,其特征在于,所述滚筒(312)通过转轴(311)、轴承(310)与连接板(309)构成转动结构,且滚筒(312)的横轴线与转轴(311)的横轴线相重合。

6.如权利要求3所述的一种车辆自动清洗设备,其特征在于,所述连接环(314)通过固定块(315)、螺丝(316)、手拧螺栓(317)与滚筒(312)构成可拆卸结构,且连接环(314)关于滚筒(312)的中轴线对称。

7.如权利要求1所述的一种车辆自动清洗设备,其特征在于,所述侧刷机构(10)内部包括有毛刷板(1001),且毛刷板(1001)外侧固定连接有清洁毛刷(1002),所述毛刷板(1001)外部安装有固定板(1003),且固定板(1003)外侧连接有连接杆(1004),所述连接杆(1004)外部固定安装有连接块(1005),且连接块(1005)一侧固定连接有第二滑块(1006),所述第二滑块(1006)外部安装有第二滑槽(1007),且第二滑槽(1007)外侧固定连接固定外杆(1011),所述固定外杆(1011)一侧安装有伸缩杆(1012),所述固定板(1003)内侧开设有插槽(1013),且插槽(1013)内部安装有插柱(1014),所述插柱(1014)内侧开设有卡槽(1015),且卡槽(1015)内部活动安装有t型插杆(1016),所述t型插杆(1016)外侧连接有压板(1017),且t型插杆(1016)外部套设有弹簧(1018),所述压板(1017)外侧连接有第三滑块(1019),且第三滑块(1019)外部安装有第三滑槽(1020),所述第三滑槽(1020)外侧固定连接有内槽(1021),所述连接杆(1004)外侧开设有齿纹(1008),且齿纹(1008)顶部连接有齿轮(1009),所述齿轮(1009)外部安装有伺服电机(1010)。

8.如权利要求7所述的一种车辆自动清洗设备,其特征在于,所述毛刷板(1001)通过插柱(1014)、插槽(1013)与固定板(1003)构成卡合结构,且插柱(1014)通过卡槽(1015)与t型插杆(1016)构成卡紧结构。

9.如权利要求7所述的一种车辆自动清洗设备,其特征在于,所述压板(1017)通过第三滑块(1019)、第三滑槽(1020)、弹簧(1018)与内槽(1021)构成弹性结构,且压板(1017)与t型插杆(1016)之间为固定连接。
