专利号: 2019217289214
申请人: 齐鲁工业大学
专利类型:实用新型
专利状态:已下证
专利领域: 手携物品或旅行品
更新日期:2024-05-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

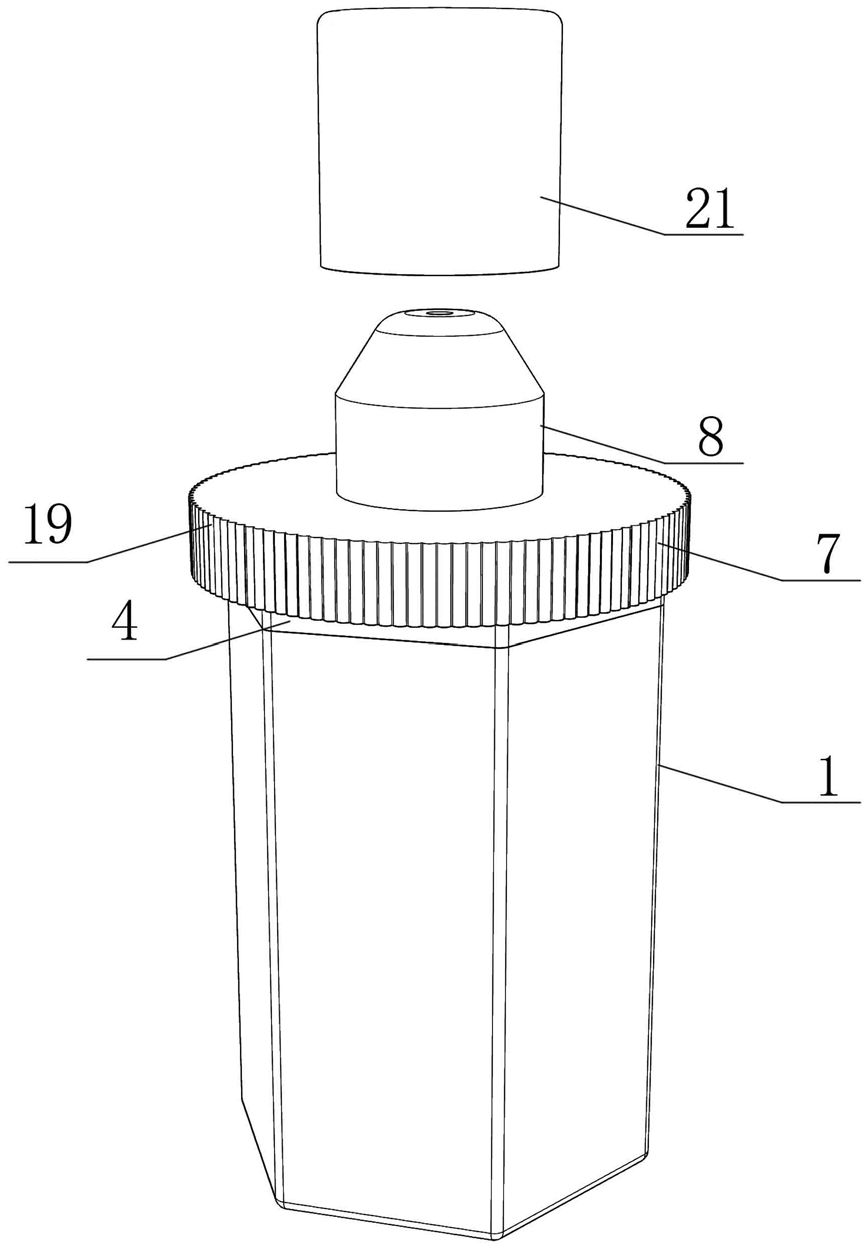

1.一种盛放粘稠状液体的瓶子,主要包括正多边形瓶身、瓶盖,其特征在于还包括正多边形活塞、中央螺杆、正多边形瓶盖、棘轮、棘爪、出液嘴、三角形凹槽、中央螺孔、底部平面、中央传输孔、平面挡板、中央螺杆突起固定件、突起三角卡扣、中心圆孔、棘爪旋转轴、棘轮固定凹槽、周边凸起、旋转外壳的固定凹槽和液体储存腔,正多边形活塞位于正多边形瓶身内部且紧贴正多边形瓶身内壁,两者之间形成液体储存腔,正多边形活塞中心存在中央螺孔,中央螺杆位于正多边形活塞中央螺孔中,且可以与中央螺孔的螺纹旋合,中央螺杆是空心,中央存在中央传输孔,表面存在中央螺杆突起固定件,与旋转外壳中心圆孔处的旋转外壳的固定凹槽拼合,正多边形瓶盖位于正多边形瓶身顶部,密封正多边形瓶身,出液嘴插在中央螺杆顶部,方便取液,瓶盖在出液嘴上方。

2.根据权利要求1所述的一种盛放粘稠状液体的瓶子,其特征在于所述的正多边形瓶身横截面为正六边形,正多边形活塞横截面为正六边形,正多边形瓶盖横截面为正六边形。

3.根据权利要求2所述的一种盛放粘稠状液体的瓶子,其特征在于所述的棘轮位于旋转外壳下方,六边形瓶盖上方,中心存在中心圆孔,中心圆孔处穿过中央螺杆,中心圆孔处存在棘轮固定凹槽,与中央螺杆表面的中央螺杆突起固定件拼合,棘爪中心存在中心圆孔,棘爪固定在六边形瓶盖上的棘爪旋转轴,可以旋转控制棘轮旋转方向。

4.根据权利要求1所述的一种盛放粘稠状液体的瓶子,其特征在于所述的平面挡板存在中央螺杆上,在六边形瓶盖下方,成圆形,直径比六边形瓶盖中心圆孔大,使得中央螺杆旋转时被正多边形瓶盖挡住,不会向上运动。

5.根据权利要求1至4所述的任意一种盛放粘稠状液体的瓶子,其特征在于六边形瓶身内壁上的三角形凹槽与六边形瓶盖的突起三角卡扣,通过三角形凹槽与突起的三角卡扣结合实现六边形瓶身与六边形瓶盖的密封。

6.根据权利要求1至4所述的任意一种盛放粘稠状液体的瓶子,其特征在于旋转外壳外侧曲面上存在周边突起,周边突起的截面为圆弧形,增大摩擦,旋转时更加省力。
