专利号: 201921734538X
申请人: 常州机电职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2023-11-27
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

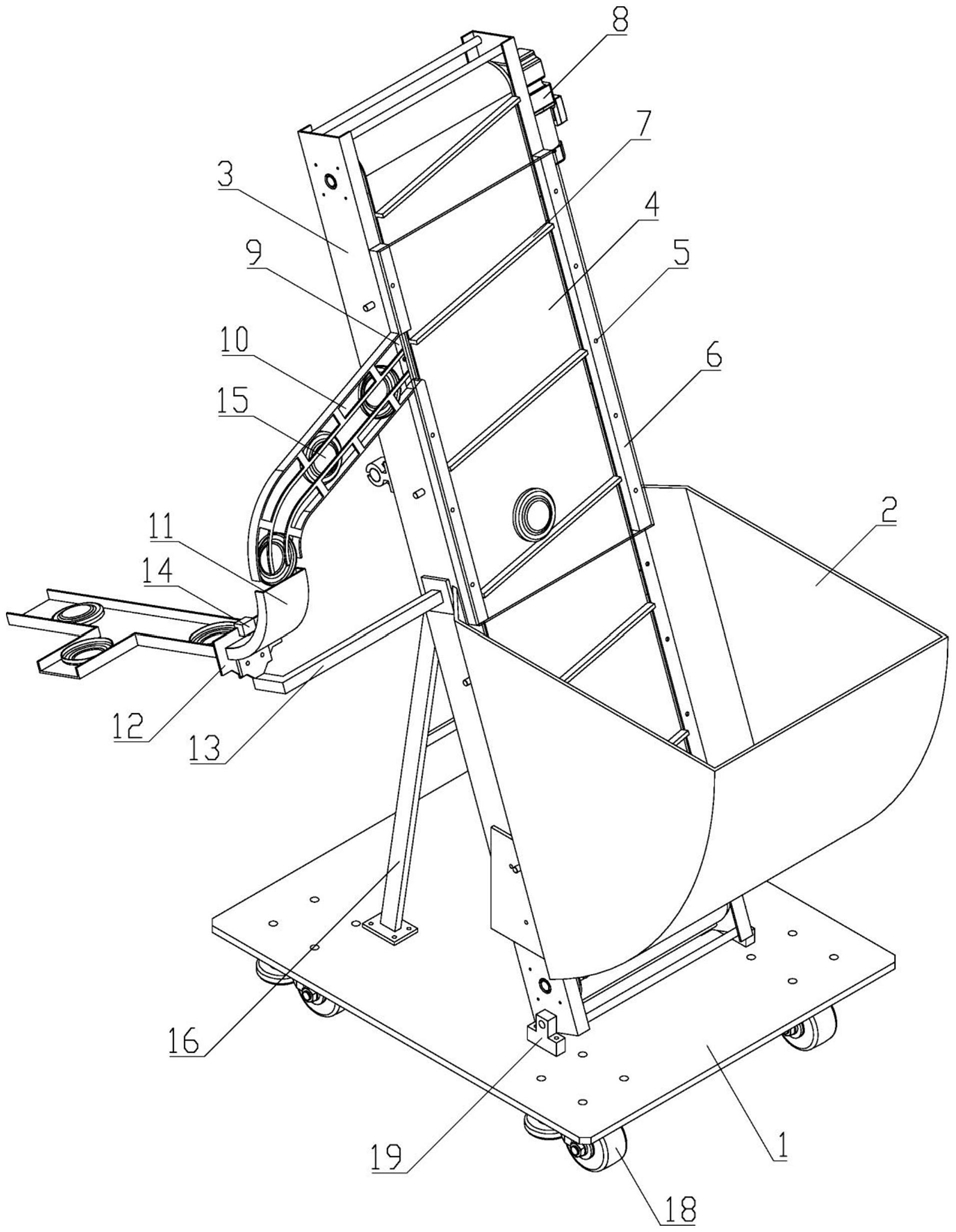

1.一种盖类零件姿态调整设备,包括基座(1),其特征在于,所述基座(1)上设有用于容纳盖类零件(15)的料斗(2)和带式提升装置(3),所述料斗(2)的一侧壁设有开口,所述带式提升装置(3)倾斜设置,其底部设于所述开口处,所述带式提升装置(3)的输送带(4)的表面设有若干沿其长度方向分布的倾斜提升板(7);所述带式提升装置(3)的输送带(4)用于输送盖类零件(15)并且位于所述料斗(2)上方的部分的两侧各设有一个挡条(5),靠近所述提升板(7)的较低端的挡条(5)上设有出料口(9),所述出料口(9)处设有倾斜料道(10),所述倾斜料道(10)的末端沿平行于所述输送带(4)的移动方向延伸并且衔接一倾斜轨道(12)。

2.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述倾斜料道(10)的一侧设有镂空结构的护栏。

3.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述倾斜轨道(12)的衔接端沿圆弧延伸,另一端沿垂直于所述输送带(4)的方向延伸。

4.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述倾斜轨道(12)设有计数器(14)。

5.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述挡条(5)的外侧设有透明盖板(6)。

6.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述料斗(2)为倒三角形结构,其设有开口的侧壁为平面壁,另一侧壁为圆弧壁。

7.如权利要求6所述的一种盖类零件姿态调整设备,其特征在于,所述圆弧壁对应的圆的半径等于平面壁的长度。

8.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述带式提升装置(3)的底部通过底座(19)设于所述基座(1)上,其上部通过支架(16)倾斜支撑于所述基座(1)上。

9.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述带式提升装置(3)的倾斜角度为20°。

10.如权利要求1所述的一种盖类零件姿态调整设备,其特征在于,所述基座(1)的底部设有若干万向轮(18)。
