专利号: 2019217372476
申请人: 西安智强科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 照明
更新日期:2024-08-16
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

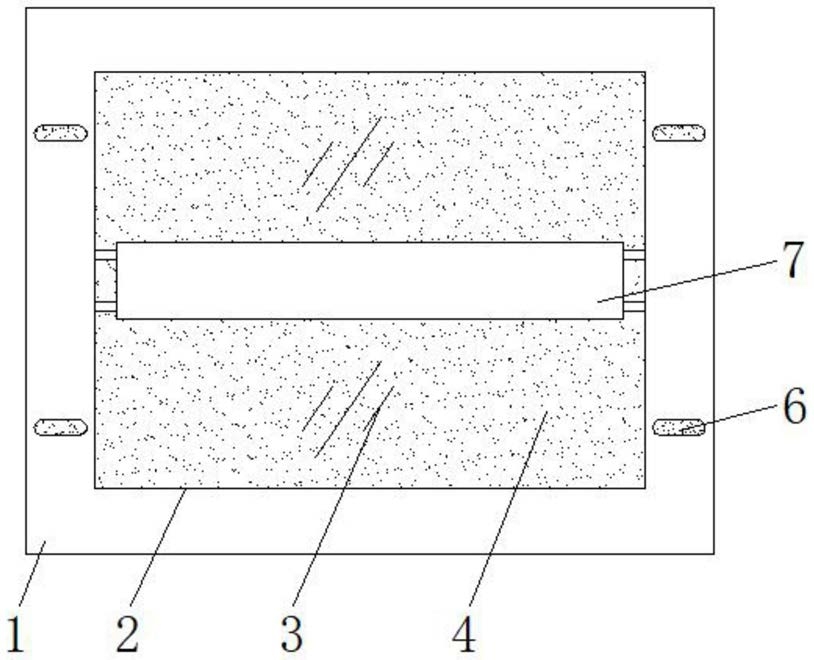

1.一种使用寿命长的照明灯,包括灯板(1),其特征在于:所述灯板(1)正表面的中心处开设有放置凹槽(2),所述放置凹槽(2)内腔的前侧镶嵌有透明玻璃(3),所述放置凹槽(2)内腔的表面涂有反光涂层(4),所述放置凹槽(2)内腔的中心处横向固定连接有发光灯管(7),所述灯板(1)背表面的中心处固定连接有电路板保护外壳(10),所述电路板保护外壳(10)背表面的外圈固定连接有散热框(17);

所述散热框(17)内腔的前侧固定连接有轴流排风机(21),所述散热框(17)的内腔且位于轴流排风机(21)的后侧从前至后依次固定连接有导流罩(22)和支撑圈环(20),所述支撑圈环(20)背表面的两侧均开设有定位孔(5),所述散热框(17)的内腔且位于支撑圈环(20)的后侧设置有密封盖板(19),所述密封盖板(19)背表面中心处的两侧均固定连接有拉环(15),所述密封盖板(19)正表面中心处的两侧均固定连接有定位杆(23),所述定位杆(23)的前侧延伸至定位孔(5)的内腔并与定位孔(5)的内腔为紧密配合,所述密封盖板(19)的背表面开设有出气孔(14)。

2.根据权利要求1所述的一种使用寿命长的照明灯,其特征在于:所述灯板(1)正表面两侧的顶部和底部均设置有弹性垫块(6),所述弹性垫块(6)的背表面固定连接有弹性插块(9),所述弹性插块(9)顶部的表面开设有扣槽(8)。

3.根据权利要求2所述的一种使用寿命长的照明灯,其特征在于:所述灯板(1)正表面两侧的顶部和底部均开设有插槽,所述弹性插块(9)的后侧延伸至插槽的内腔并与插槽的内腔为紧密配合。

4.根据权利要求1所述的一种使用寿命长的照明灯,其特征在于:所述散热框(17)两侧表面的中心处均固定连接有固定套(11),所述固定套(11)的外侧设置有连接杆(16),所述连接杆(16)的外侧固定连接有提拉框(13)。

5.根据权利要求4所述的一种使用寿命长的照明灯,其特征在于:所述连接杆(16)的内侧延伸至固定套(11)的内腔并与固定套(11)的内腔通过轴承活动连接,所述电路板保护外壳(10)背部表面的外圈环向固定连接有散热翅片(12),所述散热翅片(12)远离电路板保护外壳(10)的一侧与散热框(17)固定连接。

6.根据权利要求1所述的一种使用寿命长的照明灯,其特征在于:所述灯板(1)的背表面且位于电路板保护外壳(10)的内腔固定连接有电路板,电路板分别与发光灯管(7)和轴流排风机(21)电性连接,所述电路板保护外壳(10)外圈表面的前侧环向开设有进气孔,所述出气孔(14)和进气孔的内腔均镶嵌有过滤网(18)。
