专利号: 201921739818X
申请人: 绍兴市华获智能装备有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 电通信技术
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

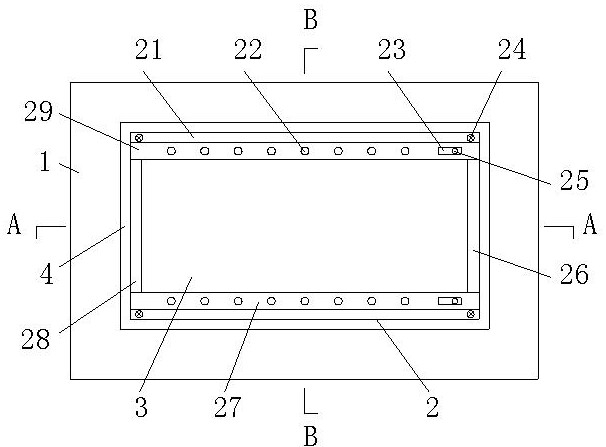

1.一种嵌入墙体式电视机外壳,包括墙体(1),其特征在于:所述墙体(1)的中间位置开设有镂空腔体(4),所述镂空腔体(4)的内部安装有电视机外壳(2),所述电视机外壳(2)的内部安装有液晶显示屏(3);

所述电视机外壳(2)包括背板(21)、第一散热孔(22)、方形移动孔(23)、紧固螺丝(24)、移动杆(25)、右边框(26)、下边框(27)、左边框(28)、上边框(29)、滑槽(30)、滑块(31)、移动槽(32)、移动板(33)、第二散热孔(34)、接线座(35)、安装口(36)、连接螺丝(37)、转轴(38)、安装板(39)和第三散热孔(40),其中,所述下边框(27)的左侧连接有左边框(28),且下边框(27)的右侧连接有右边框(26),所述左边框(28)和右边框(26)的上方连接有上边框(29),所述下边框(27)与左边框(28)、下边框(27)与右边框(26)、左边框(28)与上边框(29)以及右边框(26)与上边框(29)之间均通过连接螺丝(37)连接,所述下边框(27)和上边框(29)上均开设有移动槽(32),两个所述移动槽(32)的内部均安装有移动板(33),两个所述移动板(33)上均均匀开设有第二散热孔(34),两个所述移动板(33)靠近右边框(26)的一侧连接有移动杆(25),所述下边框(27)和上边框(29)上且对应第二散热孔(34)的位置均分别开设有第一散热孔(22)和第三散热孔(40),所述第一散热孔(22)与第三散热孔(40)之间成九十度角设置,所述下边框(27)和上边框(29)上且对应移动杆(25)的位置均开设有方形移动孔(23),所述下边框(27)远离上边框(29)的一端以及上边框(29)远离下边框(27)的一端均连接有滑块(31),所述下边框(27)和上边框(29)的后方安装有背板(21),所述背板(21)的上下两侧且对应两个滑块(31)的位置开设有滑槽(30),两个所述滑槽(30)靠近移动杆(25)的一端均安装有安装板(39),两个所述安装板(39)与背板(21)之间均通过转轴(38)转动连接,两个所述安装板(39)与背板(21)之间均通过紧固螺丝(24)固定连接,所述背板(21)的底端开设有安装口(36),所述安装口(36)的内部安装有接线座(35)。

2.根据权利要求1所述的一种嵌入墙体式电视机外壳,其特征在于:移动杆(25)位于方形移动孔(23)的右端时,所述第一散热孔(22)、第二散热孔(34)和第三散热孔(40)之间为连通状态。

3.根据权利要求1所述的一种嵌入墙体式电视机外壳,其特征在于:移动杆(25)位于方形移动孔(23)的左端时,所述第二散热孔(34)与第一散热孔(22)和第三散热孔(40)之间为阻断状态。

4.根据权利要求1所述的一种嵌入墙体式电视机外壳,其特征在于:所述方形移动孔

(23)的内侧壁通过胶水连接有滑套。

5.根据权利要求1所述的一种嵌入墙体式电视机外壳,其特征在于:紧固螺丝(24)成连接状态时,所述紧固螺丝(24)的外表面与背板(21)的外表面位于同一平面。

6.根据权利要求1所述的一种嵌入墙体式电视机外壳,其特征在于:所述移动杆(25)上设置有防滑纹路。
