专利号: 2019217440219
申请人: 扬州旭日工业设备安装工程有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-05-13
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

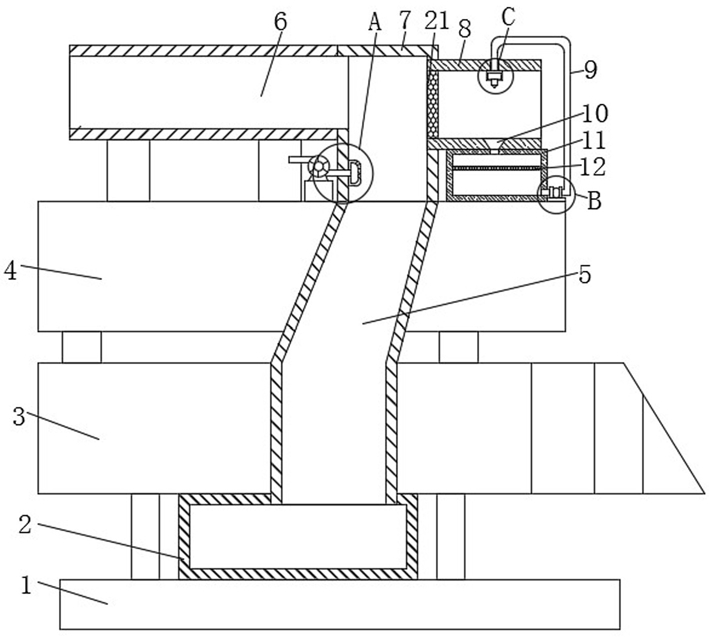

1.一种斗轮机中心料斗除尘装置,包括底座(1)、斗轮机门座(3)、斗轮机本体(4)和进料管(6),其特征在于:所述斗轮机门座(3)位于底座(1)的上方,所述斗轮机本体(4)位于斗轮机门座(3)的上方,所述进料管(6)位于斗轮机本体(4)的上方,所述进料管(6)的右端连通有连接箱(7),所述连接箱(7)的底部连通有中心料斗(5),所述底座(1)的顶部并位于斗轮机门座(3)的底部固定安装有出料箱(2),所述中心料斗(5)的底端与出料箱(2)的顶部连通,所述连接箱(7)的右侧连通有除尘管(8),所述斗轮机本体(4)的顶部并位于除尘管(8)的底部固定安装有储水箱(11),所述储水箱(11)的内部固定安装有第一过滤网(12),所述储水箱(11)右侧的底部设置有水泵(19),所述水泵(19)的左侧连通有出水管(20),所述出水管(20)的左端与储水箱(11)连通,所述水泵(19)的右侧连通有导水管(9),所述除尘管(8)的内顶壁固定安装有分流管(13),所述分流管(13)的底部连通有喷雾管(14),所述导水管(9)远离水泵(19)的一端与分流管(13)连通,所述斗轮机本体(4)的顶部并位于进料管(6)的下方固定安装有风机(18),所述风机(18)的右侧连通有出风管(17),所述连接箱(7)内壁的左侧固定安装有吹风箱(16),所述出风管(17)的右端与吹风箱(16)连通。

2.根据权利要求1所述的一种斗轮机中心料斗除尘装置,其特征在于:所述风机(18)的底部固定安装有固定块,所述固定块的底部与斗轮机本体(4)的顶部固定连接。

3.根据权利要求1所述的一种斗轮机中心料斗除尘装置,其特征在于:所述吹风箱(16)的右侧开设有若干个吹风口(15),所述除尘管(8)中部的左侧固定安装有第二过滤网(21)。

4.根据权利要求1所述的一种斗轮机中心料斗除尘装置,其特征在于:所述除尘管(8)的底部开设有漏斗(10),所述漏斗(10)与喷雾管(14)相对应,所述漏斗(10)的底端与储水箱(11)的顶部连通。

5.根据权利要求1所述的一种斗轮机中心料斗除尘装置,其特征在于:所述储水箱(11)右侧的底部固定安装有承接板,所述水泵(19)的底部固定连接于承接板的顶部。
