专利号: 2019217450600
申请人: 西安科成新果信息科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 工程元件或部件;为产生和保持机器或设备的有效运行的一般措施;一般绝热
更新日期:2024-04-19
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

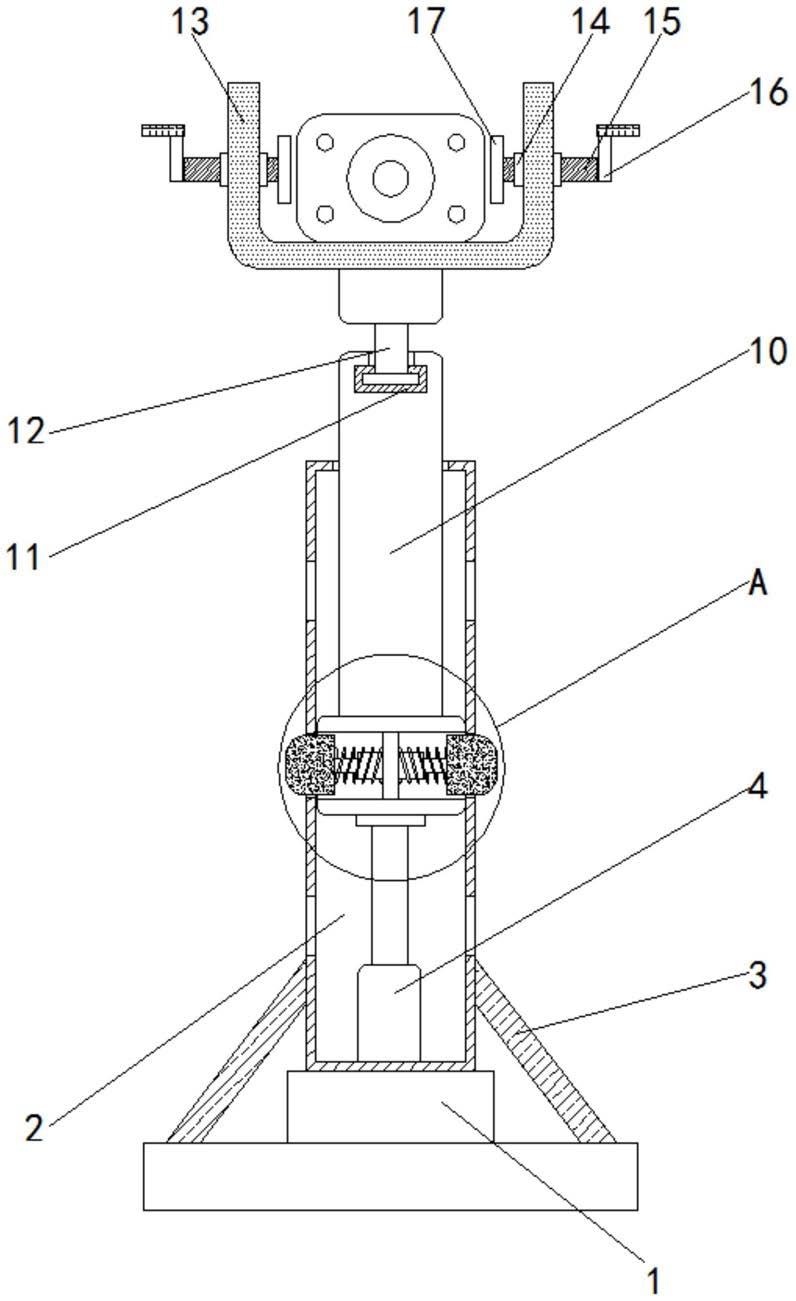

1.一种可调节的信息技术展示用投影仪支架,包括支撑板(1),其特征在于:所述支撑板(1)的顶部固定连接有空心杆(2),所述空心杆(2)的左右两侧均固定连接有支撑杆(3),所述空心杆(2)的内腔底壁固定连接有伸缩杆(4),所述伸缩杆(4)远离空心杆(2)的一端固定连接有固定仓(5),所述固定仓(5)的内腔上顶壁与下底壁之间固定连接有限位板(6),所述限位板(6)的左右两侧均固定安装有活动套杆(7),两个所述活动套杆(7)的相背一端均固定连接有活动块(9),两个所述活动套杆(7)的外侧套装有弹簧(8),两个所述弹簧(8)左右两侧均与限位板(6)的相对一侧和活动块(9)的相对一侧固定连接,所述固定仓(5)的顶部固定连接有一端贯穿并延伸至空心杆(2)外部的连接套杆(10),所述连接套杆(10)的内腔顶壁开设有活动槽(11),所述活动槽(11)的槽内卡接有转动杆(12),所述转动杆(12)的顶端固定安装有安装箱(13),所述安装箱(13)的左右两侧均贯穿连接有螺纹杆(15),两个所述螺纹杆(15)的外侧均活动连接有一端贯穿并延伸至安装箱(13)内部的限位套筒(14),所述限位套筒(14)与螺纹杆(15)螺纹连接,两个所述螺纹杆(15)的相对一侧均固定连接有夹持板(17),两个所述螺纹杆(15)的相背一侧均固定连接有手摇杆(16)。

2.根据权利要求1所述的一种可调节的信息技术展示用投影仪支架,其特征在于:所述空心杆(2)的外表面包覆有铁皮,铁皮上镀有锌层。

3.根据权利要求1所述的一种可调节的信息技术展示用投影仪支架,其特征在于:两个所述支撑杆(3)的底部与支撑板(1)的顶部之间形成夹角,两个所述支撑杆(3)呈对称分布状。

4.根据权利要求1所述的一种可调节的信息技术展示用投影仪支架,其特征在于:所述空心杆(2)的左右两侧均开设有数量为三个的槽口,所述槽口的直径与活动块(9)的直径大小相适配。

5.根据权利要求1所述的一种可调节的信息技术展示用投影仪支架,其特征在于:所述空心杆(2)的顶部开设有通孔,所述通孔的直径与连接套杆(10)的直径大小相适配。

6.根据权利要求1所述的一种可调节的信息技术展示用投影仪支架,其特征在于:所述安装箱(13)呈U字形状,所述安装箱(13)的内腔左右两侧壁均开设有圆孔,所述圆孔直径与限位套筒(14)的外径大小相适配。
