专利号: 2019217477001
申请人: 常州梅塔尔包装新材料有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 手动切割工具;切割;切断
更新日期:2024-11-11
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

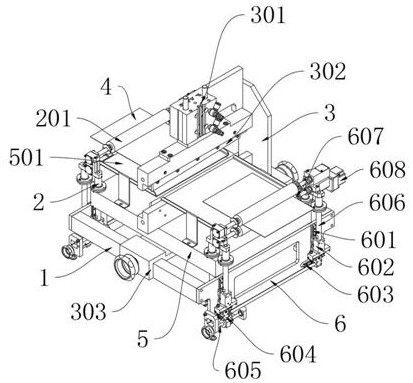

1.一种防卷边的皱纹编织布复合纸加工用切割装置,其特征在于:包括台架(1);所述台架(1)的左端和右端分别固定连接有压紧机构(2);所述台架(1)的中部安装有切割机构(3);所述压紧机构(2)之间的台架(1)上固定安装有支撑机构(5);所述台架(1)的左端和右端的外侧分别固定安装有调节机构(6)。

2.如权利要求1所述防卷边的皱纹编织布复合纸加工用切割装置,其特征在于:所述压紧机构(2)包括压紧辊(201),所述压紧机构(2)的上端纵向转动连接有压紧辊(201)。

3.如权利要求1所述防卷边的皱纹编织布复合纸加工用切割装置,其特征在于:所述切割机构(3)包括电动气缸(301)、切割刀(302)和卡爪(303),所述切割机构(3)的上端中部倒置安装有电动气缸(301),所述电动气缸(301)的下端通过活塞杆固定连接有切割刀(302),所述切割机构(3)的底部的前端和后端分别设置有倒扣凹状的卡爪(303),其卡爪(303)上通过抵紧螺栓固定在卡爪(303)的外侧壁上。

4.如权利要求1所述防卷边的皱纹编织布复合纸加工用切割装置,其特征在于:所述支撑机构(5)包括支撑台板(501),所述支撑机构(5)的上端通过四根垂直的支撑脚固定连接有支撑台板(501)。

5.如权利要求1所述防卷边的皱纹编织布复合纸加工用切割装置,其特征在于:所述调节机构(6)包括滑轨A(601)、滑块A(602)、滑轨B(603)、滑块B(604)、调节螺杆(605)、支撑杆(606)、转动辊(607)、电机(608)、垫块(609)和连杆(6010),所述调节机构(6)的前端和后端的外侧壁上分别竖向设置有滑轨A(601),所述滑轨A(601)下方的外壁上横向设置有滑轨B(603),所述滑轨A(601)上通过滑块A(602)竖向连接有支撑杆(606),所述支撑杆(606)的上端之间通过轴承座转动连接有转动辊(607),所述转动辊(607)的后端与电机(608)转动相连接,所述滑块A(602)的下方的滑轨B(603)上滑动连接有滑块B(604),且滑块A(602)的底部设置有前端高后端低的垫块(609),两个所述滑块B(604)之间通过连杆(6010)固定相连接,前端的所述滑块B(604)上水平螺接有调节螺杆(605)。
