专利号: 2019217485281
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 无轨陆用车辆
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

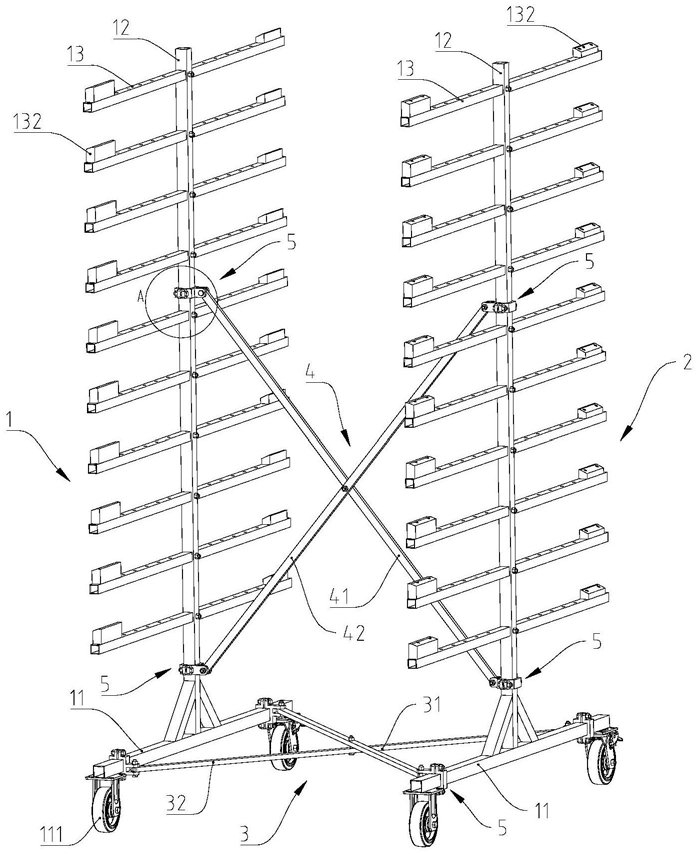

1.一种汽车保险杠运输料架,其特征在于,包括:第一支撑部(1)、第二支撑部(2)和调整组件,所述调整组件设置在所述第一支撑部(1)和所述第二支撑部(2)之间,所述第一支撑部(1)和所述第二支撑部(2)分别包括底座(11)、纵向支撑杆(12)和多根横向支撑杆(13),所述纵向支撑杆(12)竖直固定在所述底座(11)的中部,多根所述横向支撑杆(13)水平间隔设置在所述纵向支撑杆(12)上。

2.根据权利要求1所述的汽车保险杠运输料架,其特征在于,所述横向支撑杆(13)上设置多个安装孔(131),所述安装孔(131)上设置多个垫块(132)。

3.根据权利要求2所述的汽车保险杠运输料架,其特征在于,所述底座(11)上设置带刹车的滑轮(111)。

4.根据权利要求3所述的汽车保险杠运输料架,其特征在于,所述调整组件包括第一调整组件(3)和第二调整组件(4),所述第一调整组件(3)设置在所述纵向支撑杆(12)之间,所述第二调整组件(4)设置在所述底座(11)之间。

5.根据权利要求4所述的汽车保险杠运输料架,其特征在于,所述第一调整组件(3)呈X型,所述第一调整组件(3)包括第一剪臂(31)以及与所述第一剪臂(31)在中部铰接的第二剪臂(32),所述第一剪臂(31)以及所述第二剪臂(32)的端部固定设置在所述底座(11)上。

6.根据权利要求5所述的汽车保险杠运输料架,其特征在于,所述第二调整组件(4)呈X型结构,所述第二调整组件(4)包括第三剪臂(41)以及与所述第三剪臂(41)在中部铰接的第四剪臂(42),所述第三剪臂(41)以及所述第四剪臂(42)的端部与所述纵向支撑杆(12)铰接。

7.根据权利要求6所述的汽车保险杠运输料架,其特征在于,所述纵向支撑杆(12)上设置多个支座单元(5),所述第二调整组件(4)通过多个所述支座单元(5)与所述纵向支撑杆(12)铰接,所述支座单元(5)包括:支撑座(51)以及与所述支撑座(51)可拆卸连接的铰接座(52),所述纵向支撑杆(12)设置在所述支撑座(51)以及所述铰接座(52)之间,所述铰接座(52)的另一端与所述第三剪臂(41)以及所述第四剪臂(42)铰接。

8.根据权利要求7所述的汽车保险杠运输料架,其特征在于,所述第一调整组件(3)通过所述支座单元(5)固定设置在所述底座(11)上。
