专利号: 2019217532884
申请人: 艾瑞科特(天津)精密金属工具有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

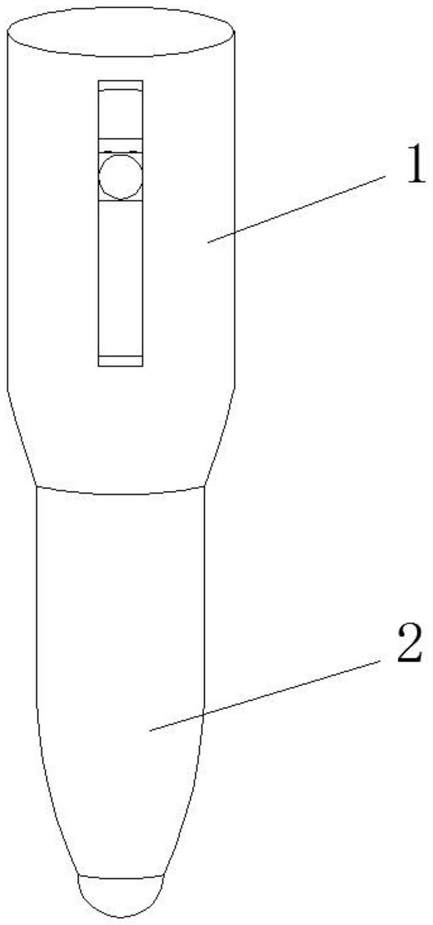

1.一种便于拆卸更换的分体式钻头,包括第一钻杆(1)和第二钻杆(2),其特征在于,所述第二钻杆(2)的一端滑动安装在第一钻杆(1)的内部,且其圆周侧壁固定连接有两个呈对称分布的安装块(15),所述第一钻杆(1)的内部滑动安装有活动块(3),且活动块(3)的内部设置有安装槽(13),所述安装槽(13)内部滑动安装有挡板(12),且挡板(12)的顶端与安装槽(13)顶端内壁之间安装有橡胶块(14),所述第二钻杆(2)的端部位于安装槽(13)的内部,所述活动块(3)的内部设有活动槽(9),且活动槽(9)的内部滑动安装有活动杆(8),所述活动槽(9)的内壁连接有呈横向的弹簧(10),且弹簧(10)的端部与活动杆(8)延伸至活动槽(9)内部的一端连接,所述第一钻杆(1)的侧壁沿其高度方向设有调节槽(6),且调节槽(6)与活动杆(8)匹配。

2.根据权利要求1所述的一种便于拆卸更换的分体式钻头,其特征在于,所述活动杆(8)延伸至活动槽(9)内部的一端固定连接有防脱块。

3.根据权利要求1所述的一种便于拆卸更换的分体式钻头,其特征在于,所述安装块(15)的底端固定连接有定位杆(16),所述活动块(3)的底端设有定位孔,定位孔与安装槽(13)连通,且所述定位孔与定位杆(16)匹配,且滑动连接。

4.根据权利要求1所述的一种便于拆卸更换的分体式钻头,其特征在于,所述调节槽(6)的两侧内壁沿其高度方向均匀设置有呈对称分布的限位块(7),所述活动杆(8)的圆周侧壁固定安装有两个呈对称分布的卡块(11)。

5.根据权利要求4所述的一种便于拆卸更换的分体式钻头,其特征在于,两个相邻的所述限位块(7)的间距与卡块(11)高度匹配。

6.根据权利要求1所述的一种便于拆卸更换的分体式钻头,其特征在于,所述活动块(3)的底端以及第一钻杆(1)的底端分别设有两个对称分布的第一安装口(17)和两个对称分布的第二安装口(18),且第一安装口(17)以及第二安装口(18)均与安装块(15)匹配。
