专利号: 2019217546622
申请人: 南京瑞碧斯生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2025-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

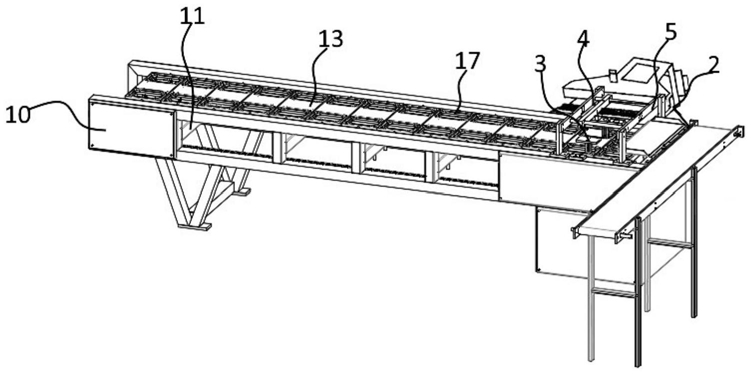

1.一种封口条包装袋二次封口机, 其特征在于,包括:

双工位传送机构,对称安装在双工位传送机构两侧的封口装置,固定安装在双工位传送机构底部的顶出旋转机构,以及固定安装在双工位传送机构上的压合机构和喷墨机构;

所述顶出旋转机构包括:支撑基座,固定安装在支撑基座上的旋转气缸组,固定连接在旋转气缸旋转端的基板,以及固定安装在基板一端的顶升气缸组;所述顶升气缸的输出端穿插过传送机构,所述输出端的一端固定连接顶升板。

2.根据权利要求1所述一种封口条包装袋二次封口机, 其特征在于,所述双工位传送机构包括:传送支架,固定安装在传送支架上的驱动电机,传动连接在驱动电机动力输出端的传动装置,以及安装在传送支架上的传送皮带组;所述传送皮带组包括穿插在传送支架两端的转动托辊,所述转动托辊的两端套接有传动链轮,所述传动链轮上套接有链条,所述链条对称安装在传动皮带的两侧,所述转动托辊上套接传动皮带与传动装置连接,所述传动装置在驱动电机的带动下带动转动托辊转动,进而使传动链轮带着链条转动,从而完成传送皮带前进。

3.根据权利要求2所述一种封口条包装袋二次封口机, 其特征在于,所述传送皮带的外侧端面上的两侧开设有方形通孔。

4.根据权利要求1所述一种封口条包装袋二次封口机, 其特征在于,所述压合机构和喷墨机构安装在双工位传送机构上且与顶出旋转机构垂直对应,所述压合机构包括固定安装在传送支架上的第一龙门架,安装在第一龙门架上的两组压合丝杠组件,以及安装在压合丝杠组件上的压合组件。

5.根据权利要求4所述一种封口条包装袋二次封口机, 其特征在于,所述喷墨机构包括固定安装在传送支架上的第二龙门架,以及对称安装在第二龙门架两侧的喷墨头。

6.根据权利要求4所述一种封口条包装袋二次封口机, 其特征在于,所述压合组件包括安装在丝杠组件上的L型连接板,固定安装在L型连接板一端的行程气缸,以及固定连接在行程气缸输出端的压合块。

7.根据权利要求1所述一种封口条包装袋二次封口机, 其特征在于,所述封口装置包括热压支座,固定安装在热压支座一侧且位于传送带上方的加热座,与加热座垂直对应的热压板,以及电连热加热座和热压板的控制箱。
