专利号: 2019217633936
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 手动工具;轻便机动工具;手动器械的手柄;车间设备;机械手
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

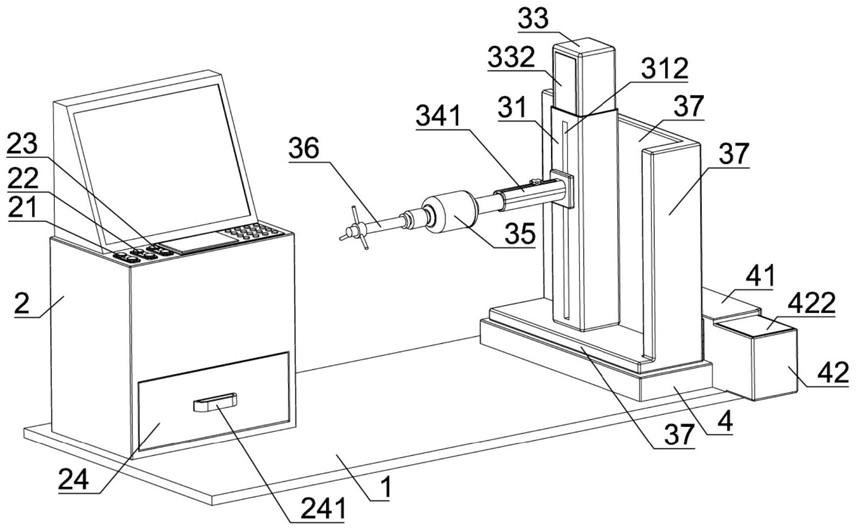

1.一种汽车轮胎用的维修固定装置,其特征在于:包括固定于安装底座一侧的控制台和安装于安装底座另一侧的支座,所述支座上方与升降滑槽滑动连接,升降滑槽与设置于支座一侧的前后横移组件滑动相连;

位于所述升降滑槽底部的防护板与支座滑动连接,位于升降滑槽右侧的防护板与前后横移组件滑动连接;所述升降滑槽顶部的第一制动箱内容置有与第一丝杆连接的第一电机;所述第一丝杆与升降滑块螺纹连接,所述升降滑块上的限位杆穿过限位滑槽与固定座连接;位于所述固定座上的连接杆与滑杆滑动相连,所述滑杆与电动转轴固定连接,电动转轴与固定杆通过第三联轴器相连;所述固定杆一端设有限位块,其另一端可拆卸的固定调节固定块;

位于所述控制台上的第一控制开关与第一电机电连接,第三控制开关与电动转轴电连接。

2.根据权利要求1所述的汽车轮胎用的维修固定装置,其特征在于:所述前后横移组件包括设于支座右侧的第一滑槽;所述第一滑槽边端的第二制动箱内容置有与第二丝杆连接的第二电机;所述第二丝杆与第一滑块螺纹连接,第一滑块固定于升降滑槽的右侧防护板上。

3.根据权利要求2所述的汽车轮胎用的维修固定装置,其特征在于:所述第二电机通过第二联轴器与第二丝杆可拆卸连接。

4.根据权利要求1所述的汽车轮胎用的维修固定装置,其特征在于:所述第一电机通过第一联轴器与第一丝杆可拆卸连接。

5.根据权利要求1所述的汽车轮胎用的维修固定装置,其特征在于:所述电动转轴通过第三联轴器与固定杆可拆卸连接。

6.根据权利要求1所述的汽车轮胎用的维修固定装置,其特征在于:所述支座上部设有与第一滑槽同向等长的第二滑槽,所述升降滑槽底部的防护板设有与第二滑槽相匹配的第二滑块。

7.根据权利要求6所述的汽车轮胎用的维修固定装置,其特征在于:所述第二滑槽为T形滑槽,第二滑块为T形滑块。

8.根据权利要求1所述的汽车轮胎用的维修固定装置,其特征在于:所述连接杆上开设有第三滑槽,所述滑杆设有与第三滑槽相匹配的第三滑块。

9.根据权利要求8所述的汽车轮胎用的维修固定装置,其特征在于:所述第三滑块装配有锁紧螺栓,锁紧螺栓设有转动把手。

10.根据权利要求1所述的汽车轮胎用的维修固定装置,其特征在于:所述控制台下侧设有工具盒,所述工具盒上设有推拉把手。
