专利号: 2019217637797
申请人: 齐鲁工业大学
专利类型:实用新型
专利状态:已下证
专利领域: 造纸;纤维素的生产
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

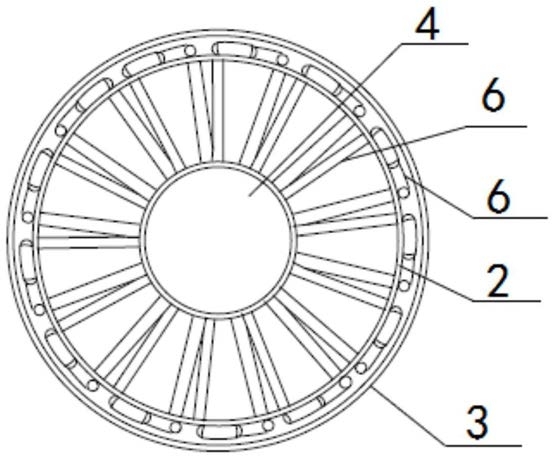

1.一种具有相变恒温的导热油烘缸,其特征在于:烘缸为两端封口的缸体,缸体为圆筒体的结构;

烘缸的侧壁为双层结构,分别为内缸壁和外缸壁,烘缸的两端管口内侧位置分别设置进油槽和出油槽,进油槽和出油槽通过若干导热油管连接;

若干导热油管分布在内缸壁和外缸壁之间,导热油管的两端分别穿过内缸壁,并分别与进油槽和出油槽连接;

内缸壁和外缸壁之间填充相变材料。

2.根据权利要求1所述的具有相变恒温的导热油烘缸,其特征在于:缸体的两端分别伸出进油管和出油管,进油管与进油槽连接,出油管与出油槽连接。

3.根据权利要求1所述的具有相变恒温的导热油烘缸,其特征在于:在内缸壁和外缸壁之间的导热油管为螺旋形状,一端接进油槽,一端接出油槽。

4.根据权利要求3所述的具有相变恒温的导热油烘缸,其特征在于:进油槽的直径为烘缸直径的20%-30%,高度为烘缸长度的5%-10%,出油槽的直径为烘缸直径的20%-30%,高度为烘缸长度的5%-10%。

5.根据权利要求1所述的具有相变恒温的导热油烘缸,其特征在于:导热油管的直径为烘缸直径的1%-2%。

6.根据权利要求1所述的具有相变恒温的导热油烘缸,其特征在于:内缸壁和外缸壁之间的距离为烘缸直径的2%-3%。

7.根据权利要求1所述的具有相变恒温的导热油烘缸,其特征在于:相变材料为有机相变材料或低熔点金属材料。

8.根据权利要求7所述的具有相变恒温的导热油烘缸,其特征在于:有机相变材料为富马酸甲酯、琥珀酸酐、丙戊酸、苯甲酸、二苯乙烯、非那西丁或水杨酸。

9.根据权利要求8所述的具有相变恒温的导热油烘缸,其特征在于:低熔点金属为金属铟、锂或锡铋合金。
