专利号: 2019217714628
申请人: 天津健原生物科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-02-28
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

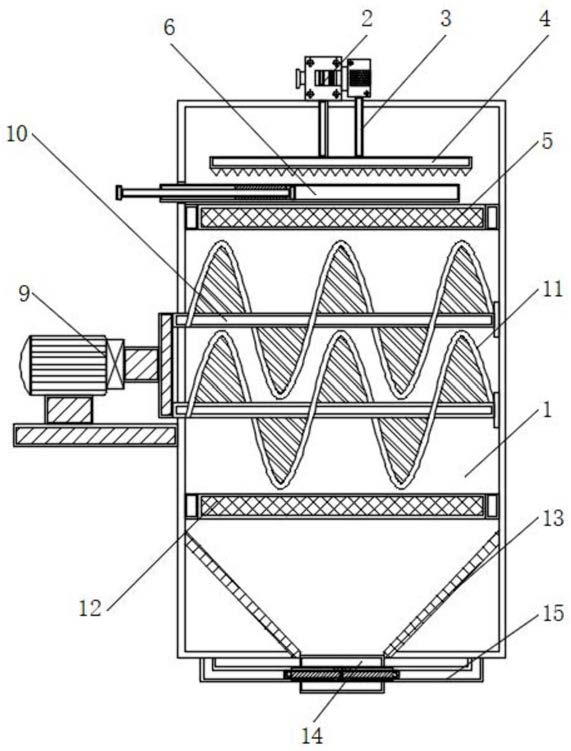

1.一种从动植物中提取生物活性物质的装置,包括粉碎箱体(1)、驱动电机(9)和出料管(14),其特征在于:所述粉碎箱体(1)的顶端中部安装有液压缸(2),且液压缸(2)的输出端法兰连接有液压杆(3),所述液压杆(3)的末端焊接有破碎板(4),所述粉碎箱体(1)的内壁上方焊接有第一滤网(5),且粉碎箱体(1)的左侧壁贯穿连通有进料管(6),所述进料管(6)的内部安装有推送条(7),所述驱动电机(9)安装在粉碎箱体(1)的左侧壁中部安装有,且驱动电机(9)的输出端轴连接有转杆(10),所述转杆(10)的外壁焊接有粉碎刀片(11),所述粉碎箱体(1)的内壁下方焊接有第二滤网(12),且粉碎箱体(1)的内壁下方焊接有引流板(13),所述出料管(14)连通在粉碎箱体(1)的末端中部,且粉碎箱体(1)的下方焊接有支撑板(15),所述支撑板(15)的内壁边缘开设有滑槽(16),且滑槽(16)的内部安装有滑块(17),所述滑块(17)的内壁焊接有挡板(18)。

2.根据权利要求1所述的一种从动植物中提取生物活性物质的装置,其特征在于:所述液压缸(2)、液压杆(3)和破碎板(4)构成升降结构,且破碎板(4)的末端为锯齿状设置,并且破碎板(4)的长度小于第一滤网(5)的长度。

3.根据权利要求1所述的一种从动植物中提取生物活性物质的装置,其特征在于:所述推送条(7)为“工”字型结构设置,且推送条(7)的顶端外壁粘接有毛刷(8),并且毛刷(8)的顶端与进料管(6)的内壁紧密贴合。

4.根据权利要求1所述的一种从动植物中提取生物活性物质的装置,其特征在于:所述转杆(10)和粉碎刀片(11)均平行布置有两组,且粉碎刀片(11)为螺旋状设置,并且粉碎刀片(11)的长度与转杆(10)的长度相同。

5.根据权利要求1所述的一种从动植物中提取生物活性物质的装置,其特征在于:所述引流板(13)关于粉碎箱体(1)的中心轴对称布置有两组,且引流板(13)为倾斜状设置,并且引流板(13)的末端低于出料管(14)的顶端。

6.根据权利要求1所述的一种从动植物中提取生物活性物质的装置,其特征在于:所述支撑板(15)贯穿出料管(14)与出料管(14)的侧壁无缝连接,且支撑板(15)的表面呈中空状设置。

7.根据权利要求1所述的一种从动植物中提取生物活性物质的装置,其特征在于:所述挡板(18)的顶端通过滑块(17)与支撑板(15)的内壁边缘滑动连接,且挡板(18)关于出料管(14)的中心轴对称布置有两组。
