专利号: 201921784427X
申请人: 南京工业职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 破碎、磨粉或粉碎;谷物碾磨的预处理
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

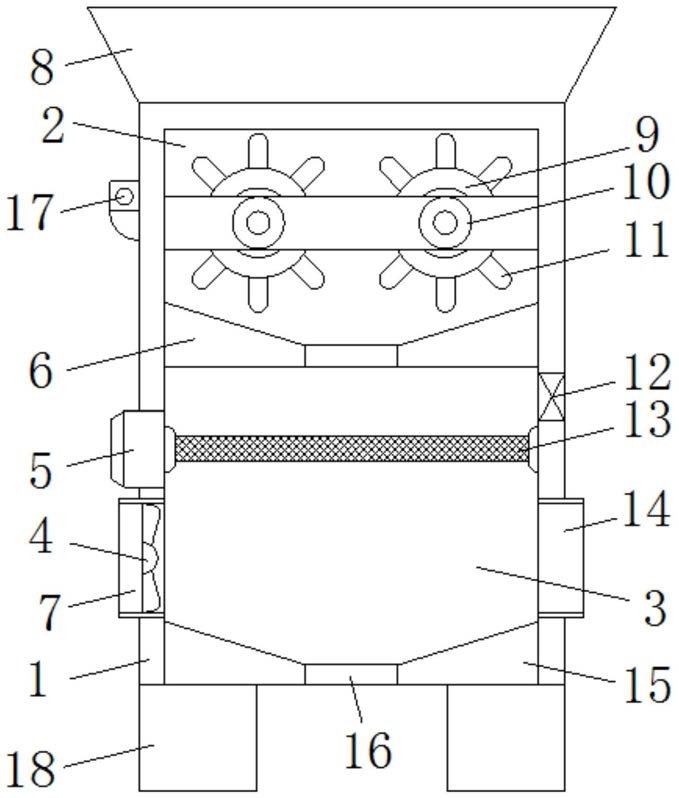

1.一种农作物颗粒分筛装置,包括中空的箱体,所述箱体的顶部设有开口,所述开口连接进料斗,所述箱体的底部设有出料口,其特征在于,所述箱体内通过一号导料板分为相连通的搅拌仓和除杂仓,所述搅拌仓位于所述除杂仓的上方,所述搅拌仓内设有搅拌机构,所述搅拌机构用于击碎掺杂在农作物颗粒中的土块,所述除杂仓内的上部设有筛分机构,所述箱体的两侧的侧壁分别设有进风道和排风道,所述进风道和所述排风道均位于所述筛分机构的下方,所述进风道内安装有风扇。

2.根据权利要求1所述的农作物颗粒分筛装置,其特征在于,所述搅拌机构包括两个搅拌电机和两个搅拌轴,两个所述搅拌轴水平并列设于所述搅拌仓内,所述搅拌轴的一端通过轴座安装在所述箱体的背板上,另一端与所述搅拌电机的输出轴固定连接,所述搅拌电机安装于所述箱体的前板上。

3.根据权利要求2所述的农作物颗粒分筛装置,其特征在于,所述搅拌轴外侧沿圆周均匀分布有搅拌杆。

4.根据权利要求2或3所述的农作物颗粒分筛装置,其特征在于,所述筛分机构包括振动筛和振动电机,所述振动电机设于所述箱体的侧壁上,所述振动电机与所述振动筛的一侧相连接。

5.根据权利要求4所述的农作物颗粒分筛装置,其特征在于,所述箱体一侧设有除渣口,所述除渣口位于所述振动筛的上方。

6.根据权利要求4所述的农作物颗粒分筛装置,其特征在于,所述箱体的一侧设有控制盒,所述控制盒设有接线座和控制开关,所述控制盒分别与所述风扇、所述振动电机和所述搅拌电机电性连接。

7.根据权利要求1所述的农作物颗粒分筛装置,其特征在于,所述除杂仓的底部设有二号导料板,所述一号导料板和所述二号导料板均呈V型且位于中心处设有下料口,所述下料口与所述出料口相连通。

8.根据权利要求1所述的农作物颗粒分筛装置,其特征在于,所述箱体的底部的两侧均设有一个底座,所述出料口位于两个所述底座之间。
