专利号: 2019217923958
申请人: 江阴远景铸造机械有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 铸造;粉末冶金
更新日期:2024-07-22
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

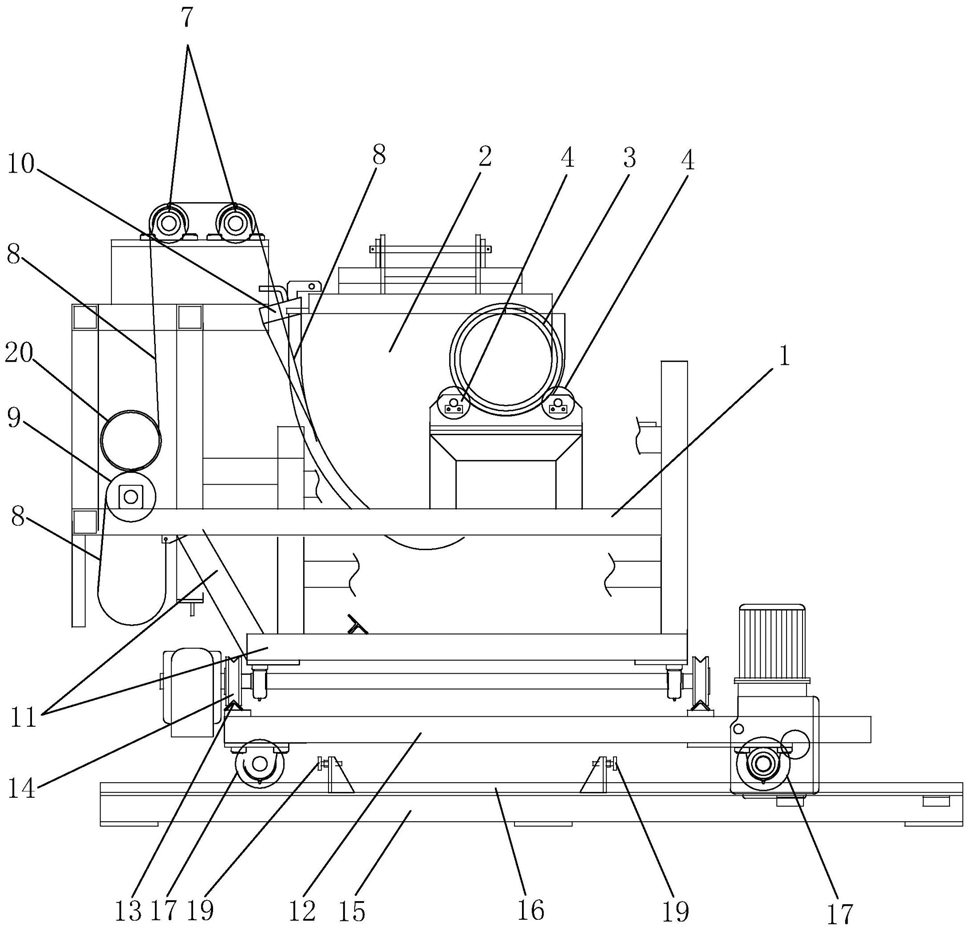

1.一种铁水浇注机,包括机架(1),机架(1)上设有倾转包(2),倾转包(2)的外壁上凸出设有浇口(3),其特征在于:所述机架(1)上设有两个托轮轴(4),两个托轮轴(4)位于同一条水平线上,浇口(3)位于两个托轮轴(4)之间,浇口(3)的外壁呈圆管形且与两个托轮轴(4)接触,机架(1)上固定有伺服电机(5),伺服电机(5)上连接减速机(6),减速机(6)驱动倾转包(2)绕浇口(3)的中轴线旋转。

2.根据权利要求1所述的铁水浇注机,其特征在于:所述减速机(6)的输出轴上设有链轮(20),机架(1)上还固定有导向轮(7),导向轮(7)位于倾转包(2)上方,导向轮(7)位于减速机(6)与倾转包(2)之间,倾转包(2)的底部连接有链条(8),链条(8)依次绕过导向轮(7)、链轮后连接于机架(1)上,链条(8)与链轮(20)啮合,且链轮(20)两侧的链条(8)夹角为钝角。

3.根据权利要求2所述的铁水浇注机,其特征在于:所述机架(1)上还设有张紧轮(9),链条(8)依次绕过导向轮(7)、链轮(20)、张紧轮(9)后连接于机架(1)上,张紧轮(9)将链条(8)压至链轮(20)上。

4.根据权利要求1所述的铁水浇注机,其特征在于:所述倾转包(2)顶部边缘设有倒废铁水盖(10),机架(1)上设有废铁水溜槽(11)。

5.根据权利要求1所述的铁水浇注机,其特征在于:还包括移动平板(12),移动平板(12)的上表面设有一对互相平行的第一导轨(13),机架(1)底部设有第一滚轮(14),第一滚轮(14)与第一导轨(13)配合。

6.根据权利要求5所述的铁水浇注机,其特征在于:所述移动平板(12)的下方设有位置固定的底座(15),底座(15)的上表面固定有一对互相平行的第二导轨(16),第二导轨(16)上配合设有第二滚轮(17),第二滚轮(17)的中轴线上固定有轮轴(21),移动平板(12)固定于轮轴(21)上。

7.根据权利要求6所述的铁水浇注机,其特征在于:所述移动平板(12)上固定有两个第一挡块(18),两个第一挡块(18)位于两个第一滚轮(14)之间,第一挡块(18)用于挡住第一滚轮(14);底座(15)上固定有两个第二挡块(19),两个第二挡块(19)位于两个第二滚轮(17)之间,第二挡块(19)用于挡住第二滚轮(17)。

8.根据权利要求6所述的铁水浇注机,其特征在于:所述第一导轨(13)和第二导轨(16)均为尖端朝上的角钢。
