专利号: 2019217955840
申请人: 无锡星尔宇科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2025-04-15
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

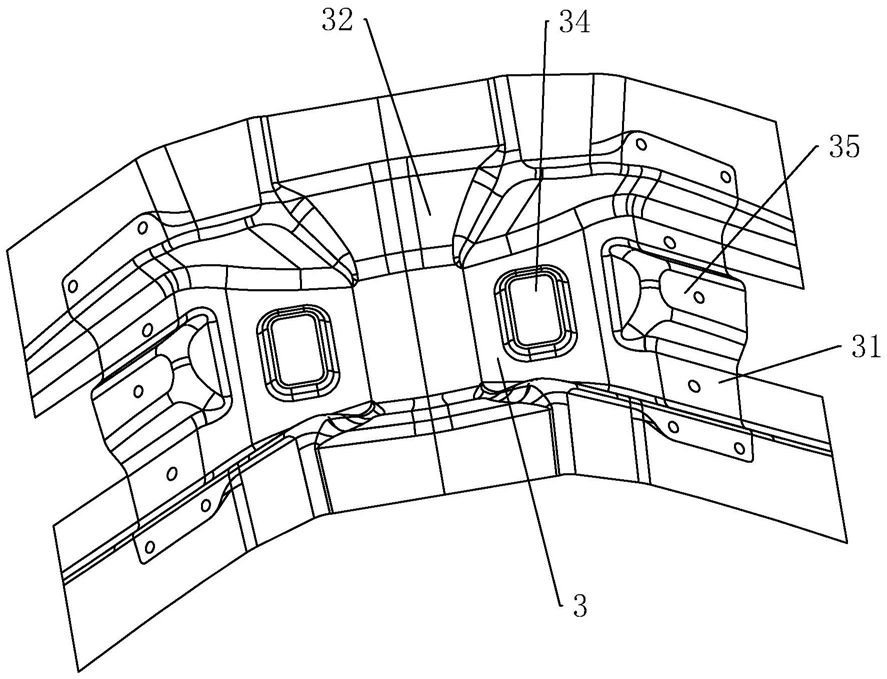

摘要:

权利要求书:

1.一种用于后轮罩内板加强板的模具,其特征在于:包括模具一(1)和模具二(2);

所述模具一(1)包括上模架一(11)、设置在上模架一(11)上的上模芯一(12)、设置在上模架一(11)下方的下模架一(13)、设置在下模架一(13)顶部的下模芯一(14),所述下模芯一(14)包括水平设置的第一模块(141)、设置在第一模块(141)两端的第二模块(142),所述第一模块(141)上开设有两个凹坑一(1411),两个所述第二模块(142)上相对一侧开设有凹坑二(1412);

所述模具二(2)包括上模架二(21)、设置在上模架二(21)上的上模芯二(23)、设置在上模架二(21)下方的下模架二(22)、设置在下模架二(22)顶部的下模芯二(24),所述下模芯二(24)上开设有凹槽(241),所述凹槽(241)内设有第三模块(242),所述第三模块(242)长度方向两端顶部呈倾斜向下设置,所述下模芯一(14)顶部设有两个凸起一(243),所述第三模块(242)上位于两个倾斜侧壁上设有凸起二(244),所述第三模块(242)沿其宽度方向的两侧壁上设有两个翻折板(245)。

2.根据权利要求1所述的一种用于后轮罩内板加强板的模具,其特征在于:两个所述第二模块(142)靠近第一模块(141)一侧侧壁呈倾斜设置。

3.根据权利要求1所述的一种用于后轮罩内板加强板的模具,其特征在于:所述上模架一(11)和下模架一(13)上均设有多个安装块一(19),所述安装块一(19)上开设有环形安装槽一(191),所述环形安装槽一(191)位于安装块一(19)远离模具一(1)一端。

4.根据权利要求1所述的一种用于后轮罩内板加强板的模具,其特征在于:所述上模架一(11)上设有安装座一(15),下模架一(13)上设有安装座二(16),所述安装座一(15)和安装座二(16)之间连接有伸缩轴一(17)。

5.根据权利要求4所述的一种用于后轮罩内板加强板的模具,其特征在于:所述伸缩轴一(17)上套设有弹簧一(18),所述弹簧一(18)一端固定连接在安装座一(15)上,所述弹簧一(18)另一端固定连接在安装座二(16)上。

6.根据权利要求1所述的一种用于后轮罩内板加强板的模具,其特征在于:两个所述凹坑一(1411)顶部侧壁上均设有定位销(1413)。

7.根据权利要求1所述的一种用于后轮罩内板加强板的模具,其特征在于:所述上模架二(21)和下模架二(22)上均设有多个安装块二(25),所述安装块二(25)上开设有环形安装槽二(251),所述环形安装槽二(251)位于安装块二(25)远离模具二(2)一端。

8.根据权利要求1所述的一种用于后轮罩内板加强板的模具,其特征在于:所述上模架二(21)上设有安装座三(26),下模架二(22)上设有安装座四(27),所述安装座三(26)和安装座四(27)之间连接有伸缩轴二(28)。

9.根据权利要求8所述的一种用于后轮罩内板加强板的模具,其特征在于:所述伸缩轴二(28)上套设有弹簧二(29),所述弹簧二(29)一端固定连接在安装座三(26)上,所述弹簧二(29)另一端固定连接在安装座四(27)上。
