专利号: 2019217968319
申请人: 河南普绿环保科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

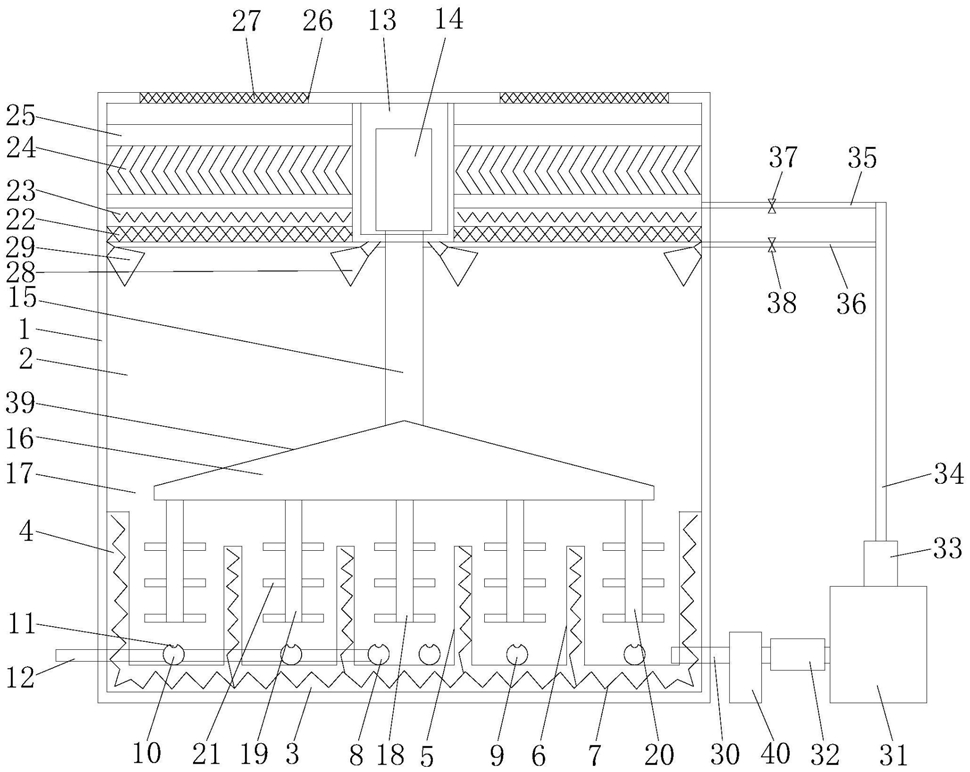

1.一种大气污染处理装置,其特征在于,包括外壳,所述外壳内部为处理腔;所述处理腔的底壁设置有加热底腔,所述处理腔的侧壁的下部设置有加热侧腔,所述加热侧腔环绕所述处理腔一周;所述加热底腔上方设置有若干竖直的第一加热柱和第二加热柱,若干所述第一加热柱排列成第一加热环,若干所述第二加热柱排列成第二加热环,所述第二加热环环绕在所述第一加热环的外周;所述加热底腔、加热侧腔、第一加热柱和第二加热柱的内部均设置有加热丝;所述加热底腔上方设置有第一布气管、第二布气管和第三布气管,所述第一布气管位于所述第一加热环的内部,所述第二布气管位于所述第一加热环与第二加热环之间,所述第三布气管位于所述第二加热环与加热侧腔之间;所述第一布气管、第二布气管和第三布气管上均设有布气孔;所述第一布气管、第二布气管和第三布气管均与进气管连通,所述进气管引至所述外壳的外部;所述处理腔的上端设置电机腔,所述电机腔内设置搅拌电机;所述搅拌电机连接搅拌主轴,所述搅拌主轴向下伸出所述电机腔并连接转动盘,所述转动盘与所述处理腔的侧壁之间留有过气缝隙;所述转动盘的下方连接第一搅拌杆、第二搅拌杆及第三搅拌杆;所述第一搅拌杆伸入所述第一加热环内侧,所述第二搅拌杆伸入所述第一加热环与第二加热环之间,所述第三搅拌杆伸入所述第二加热环与加热侧腔之间;所述第一搅拌杆、第二搅拌杆及第三搅拌杆上均设有搅拌桨;所述电机腔与所述处理腔的侧壁之间设置第一滤板,所述第一滤板上方设置海绵层,所述海绵层上方设置除雾器,所述除雾器上方设置干燥层;所述外壳的顶壁上设置出气口;所述第一滤板的下方设置若干喷头;所述处理腔的下端经出液管与储液池连通,所述出液管上设置出液泵;所述储液池连接供液泵,所述供液泵连接供液管,所述供液管连接第一支管和第二支管;所述第一支管引至所述处理腔内的海绵层处,所述第一支管上设置第一控制阀;所述第二支管引至所述处理腔内并与各所述喷头连接,所述第二支管上设置第二控制阀。2.如权利要求1所述的大气污染处理装置,其特征在于,所述喷头包括若干内喷头和若干外喷头;若干所述内喷头环绕在所述搅拌主轴的外周,所述内喷头的出水方向朝向所述过气缝隙;若干所述外喷头环绕在若干所述内喷头的外周,所述外喷头的出水方向朝向所述转动盘。3.如权利要求2所述的大气污染处理装置,其特征在于,所述内喷头设置在所述电机腔的下方;所述外喷头设置在所述处理腔的内壁上。4.如权利要求1所述的大气污染处理装置,其特征在于,所述转动盘的上表面为锥形面,所述搅拌主轴与所述锥形面的顶端连接。5.如权利要求1所述的大气污染处理装置,其特征在于,所述处理腔与所述出液泵之间的出液管上设置过滤装置。6.如权利要求1所述的大气污染处理装置,其特征在于,所述出气口处设置第二滤板。7.如权利要求1所述的大气污染处理装置,其特征在于,所述第一滤板、海绵层、除雾器和干燥层均为环形结构,环绕在所述电机腔的外周。8.如权利要求6所述的大气污染处理装置,其特征在于,所述出气口和第二滤板均为环形结构。
