专利号: 2019218059879
申请人: 济南鑫伟锻造有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-11-14
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

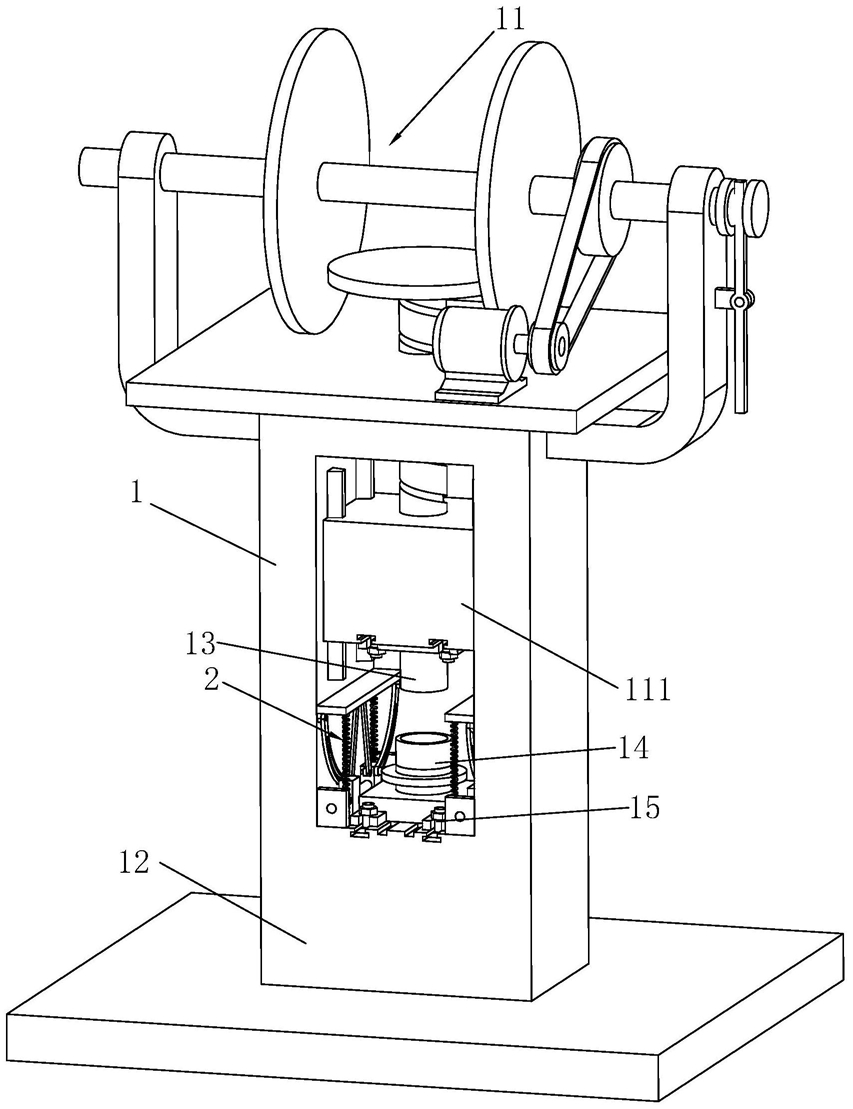

1.一种带有缓冲装置的摩擦压力机,所述摩擦压力机包括机架(1),机架(1)包括驱动机构(11)和工作台(12),驱动机构(11)连接在机架(1)的上端,工作台(12)固定连接在机架(1)的下端,驱动机构(11)下方连接有滑块(111),滑块(111)下侧固定连接有上模(13),工作台(12)上方连接有下模(14),上模(13)和下模(14)竖直相对,驱动机构(11)能够带动上模(13)沿竖直方向升降,其特征在于,所述摩擦压力机还包括缓冲装置(2),所述缓冲装置(2)包括第一缓冲组件(21),第一缓冲组件(21)包括缓冲板(211)和端部弹簧(212),缓冲板(211)位于下模(14)的两侧,端部弹簧(212)沿竖直方向固定连接在缓冲板(211)下侧与工作台(12)上表面之间,端部弹簧(212)对称设置在缓冲板(211)的两端。

2.根据权利要求1所述的一种带有缓冲装置的摩擦压力机,其特征在于,所述缓冲装置(2)包括第二缓冲组件(22),所述第二缓冲组件(22)包括铰接杆(221)、导向杆(222)、水平弹簧(223)、第一滑块(224)和挡板(225),第一滑块(224)连接在工作台(12)上,铰接杆(221)上端通过水平铰接轴连接在缓冲板(211)下侧表面上,铰接杆(221)下端通过水平铰接轴与第一滑块(224)的竖直侧壁铰接设置,两个铰接杆(221)以缓冲板(211)中心处对称设置,挡板(225)沿竖直方向固定连接在工作台(12)的两端,导向杆(222)沿水平方向固定连接在两个挡板(225)之间,导向杆(222)平行于缓冲板(211),导向杆(222)穿过两个第一滑块(224)并且均与两个第一滑块(224)插接配合,水平弹簧(223)沿水平方向套设在导向杆(222)外周壁上,水平弹簧(223)的两端分别与第一滑块(224)与挡板(225)抵接。

3.根据权利要求2所述的一种带有缓冲装置的摩擦压力机,其特征在于,在工作台(12)上固定设置有第一滑轨(121),第一滑轨(121)沿平行于缓冲板(211)的方向设置,第一滑块(224)与第一滑轨(121)滑动配合。

4.根据权利要求1所述的一种带有缓冲装置的摩擦压力机,其特征在于,缓冲板(211)上端固定设置有柔性缓冲层。

5.根据权利要求2所述的一种带有缓冲装置的摩擦压力机,其特征在于,所述缓冲装置(2)包括连接组件(23),所述连接组件(23)包括弧形框(231)和金属杆(232),弧形框(231)上端与缓冲板(211)下表面通过水平铰接轴铰接设置,弧形框(231)上开设有弧形槽(2311),金属杆(232)固定连接在第一滑块(224)上并且垂直于第一滑块(224)的竖直侧壁,金属杆(232)穿过弧形槽(2311)并且与弧形槽(2311)滑动连接,连接组件(23)以缓冲板(211)中心处对称设置两个。

6.根据权利要求2所述的一种带有缓冲装置的摩擦压力机,其特征在于,金属杆(232)远离第一滑块(224)的端部固定连接有挡块。

7.根据权利要求1所述的一种带有缓冲装置的摩擦压力机,其特征在于,工作台(12)上方连接有下模座(141),下模(14)固定连接在下模座(141)上方,下模(14)通过固定装置(15)与工作台(12)可拆卸固定连接。

8.根据权利要求7所述的一种带有缓冲装置的摩擦压力机,其特征在于,所述固定装置(15)包括限位螺栓(151)和限位螺母(152),在下模座(141)的外侧壁上固定连接有连接板(1411),连接板(1411)上表面开设有插接通孔(14111),工作台(12)上表面开设有第二滑槽(122),第二滑槽(122)平行于第一滑轨(121),限位螺栓(151)沿竖直方向依次穿过限位螺母(152)与插接通孔(14111),限位螺栓(151)的下端固定连接有第二滑块(1511),第二滑块(1511)与第二滑槽(122)滑动配合。
