专利号: 2019218096806
申请人: 王伟
专利类型:实用新型
专利状态:已下证
专利领域: 塑料的加工;一般处于塑性状态物质的加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

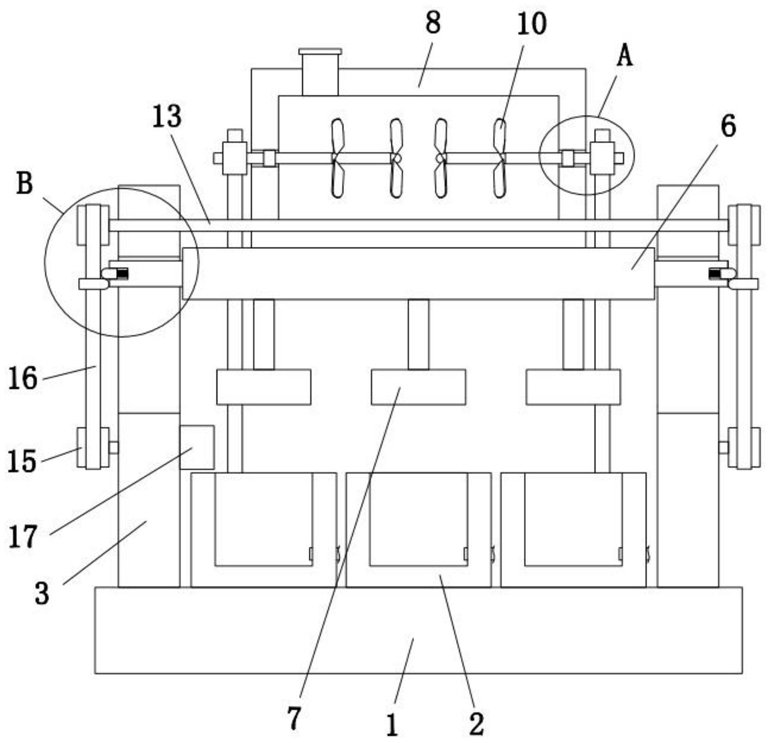

1.一种鞋垫生产用泡沫压缩装置,包括底座(1),其特征在于,所述底座(1)的顶部固定安装有多个模具盒(2),多个模具盒(2)的顶部均为开口,底座(1)的顶部固定安装有两个固定板(3),两个固定板(3)相互靠近的一侧均开设有固定孔(4),两个固定孔(4)内均滑动安装有移动杆(5),两个移动杆(5)相互靠近的一端固定安装有同一个连接板(6),所述连接板(6)的底部固定安装有多个安装杆,多个安装杆的底端均固定安装有压板(7),压板(7)与对应的模具盒(2)相适配,所述连接板(6)的顶部固定安装有料箱(8),料箱(8)的两侧内壁上均开设有通孔,两个通孔内均转动安装有转动杆(9),两个转动杆(9)上均固定连接有两个搅拌叶片(10),两个转动杆(9)相互远离的一端均固定连接有齿轮(11),所述底座(1)的顶部固定安装有两个齿条(12),齿条(12)与对应的齿轮(11)啮合。

2.根据权利要求1所述的一种鞋垫生产用泡沫压缩装置,其特征在于,所述通孔内固定连接有密封轴承,转动杆(9)固定套接在密封轴承的内轴上。

3.根据权利要求1所述的一种鞋垫生产用泡沫压缩装置,其特征在于,多个模具盒(2)的一侧内壁上均开设有进料孔,多个进料孔内均固定连接有进料管,料箱(8)的出料口上固定连接有软管,进料管的一端固定连接在软管上。

4.根据权利要求1所述的一种鞋垫生产用泡沫压缩装置,其特征在于,两个固定板(3)相互靠近的一侧均开设有转动孔,两个转动杆内转动安装有连接杆(13),连接杆(13)的两端均固定安装有第一皮带轮(14),两个固定板(3)相互远离的一侧均转动安装有第二皮带轮(15),固定板(3)的另一侧均固定连接有伺服电机(16)。

5.根据权利要求4所述的一种鞋垫生产用泡沫压缩装置,其特征在于,所述伺服电机(16)的输出轴固定连接在第二皮带轮(15)上,第二皮带轮(15)与对应的第一皮带轮(14)啮合有同一个皮带(17),两个皮带(17)上均固定连接有固定杆(18),两个移动杆(5)相互远离的一侧均开设有两个压簧槽。

6.根据权利要求5所述的一种鞋垫生产用泡沫压缩装置,其特征在于,两个压簧槽内均滑动安装有控制杆(19),控制杆(19)与对应的固定杆(18)相适配,两个控制杆(19)相互远离的一端均焊接有压簧(20),压簧(20)的一端焊接在对应的压簧槽的内壁上。
