专利号: 2019218177733
申请人: 徐堂华
专利类型:实用新型
专利状态:已下证
专利领域: 农业;林业;畜牧业;狩猎;诱捕;捕鱼
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

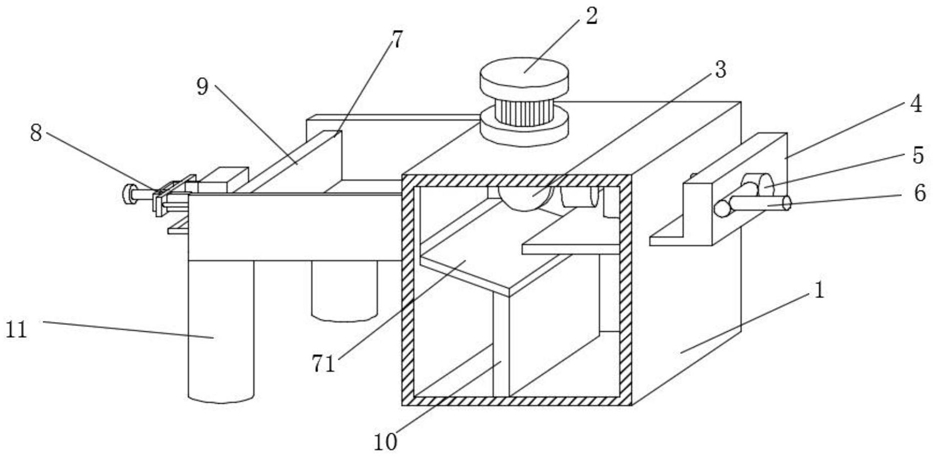

1.一种农业养殖用鱼塘草料切割装置,包括箱体(1),其特征在于:所述箱体(1)上端固定安装有一个电机(2),所述电机(2)的输出端贯穿箱体(1)内上箱壁左部固定连接有切割机(3),所述箱体(1)右端上部连接有承座(4),所述箱体(1)内右箱壁活动连接有压实装置(5),所述压实装置(5)右端贯穿承座(4)右端中部并固定连接有摇臂(6),所述箱体(1)左端上部固定连接有装料箱(7),所述装料箱(7)与箱体(1)内部相通,所述装料箱(7)右端下方固定连接有斜板(71),且斜板(71)延伸至箱体(1)内部,所述斜板(71)下端右部固定连接有隔板(10),所述装料箱(7)内左箱壁滑动连接有推板(9),所述推板(9)左端中部滑动连接有推送装置(8),所述装料箱(7)下端左侧前部和后部均固定连接有支柱(11)。

2.根据权利要求1所述的一种农业养殖用鱼塘草料切割装置,其特征在于:所述压实装置(5)主要结构有转动轴(51)、连接杆(52)、横杆(53)和连接块(54),所述转动轴(51)设置有两组,且两组转动轴(51)的上端左部与右部分别固定连接有连接杆(52),所述连接杆(52)之间共同连接有横杆(53),所述连接块(54)穿插转动连接在横杆(53)的中部外表面,所述连接块(54)下端固定连接有连接柱(55),所述连接柱(55)下端固定连接有压板(56),所述转动轴(51)右部转动穿插连接在箱体(1)右端上部,所述压板(56)位于箱体(1)内右部且不与其相接触。

3.根据权利要求1所述的一种农业养殖用鱼塘草料切割装置,其特征在于:所述推送装置(8)主要结构有固定块(81)、连接座(82)、滑动杆(83)和U型座(87),所述连接座(82)设置为两个一组共有两组,且两组连接座(82)分别固定连接在固定块(81)右端和后端中部,所述滑动杆(83)分别通过转轴转动连接在两个连接座(82)之间,所述U型座(87)右端固定连接在固定块(81)左端中部,所述U型座(87)左端穿插连接有连接板(84),所述连接板(84)右端前部和后部固定连接有推杆(85),所述推杆(85)右端固定连接在滑动杆(83)后部左端,所述U型座(87)左端中部螺纹穿插连接有推送柱(86),所述固定块(81)下端连接在装料箱(7)内。

4.根据权利要求1所述的一种农业养殖用鱼塘草料切割装置,其特征在于:所述推板(9)包括板体(91)、凹槽(92)和滑槽(93),所述凹槽(92)开在板体(91)左端中部,所述凹槽(92)内上槽壁和下槽壁均开有滑槽(93),所述板体(91)下端滑动连接在装料箱(7)内。

5.根据权利要求1所述的一种农业养殖用鱼塘草料切割装置,其特征在于:所述切割机(3)位于箱体(1)内且位于斜板(71)正上方。

6.根据权利要求2所述的一种农业养殖用鱼塘草料切割装置,其特征在于:所述转动轴(51)右部不与箱体(1)相接触,所述压实装置(5)左部位于箱体(1)内。
