专利号: 2019218199982
申请人: 李兴文
专利类型:实用新型
专利状态:已下证
专利领域: 输送;包装;贮存;搬运薄的或细丝状材料
更新日期:2024-04-07
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

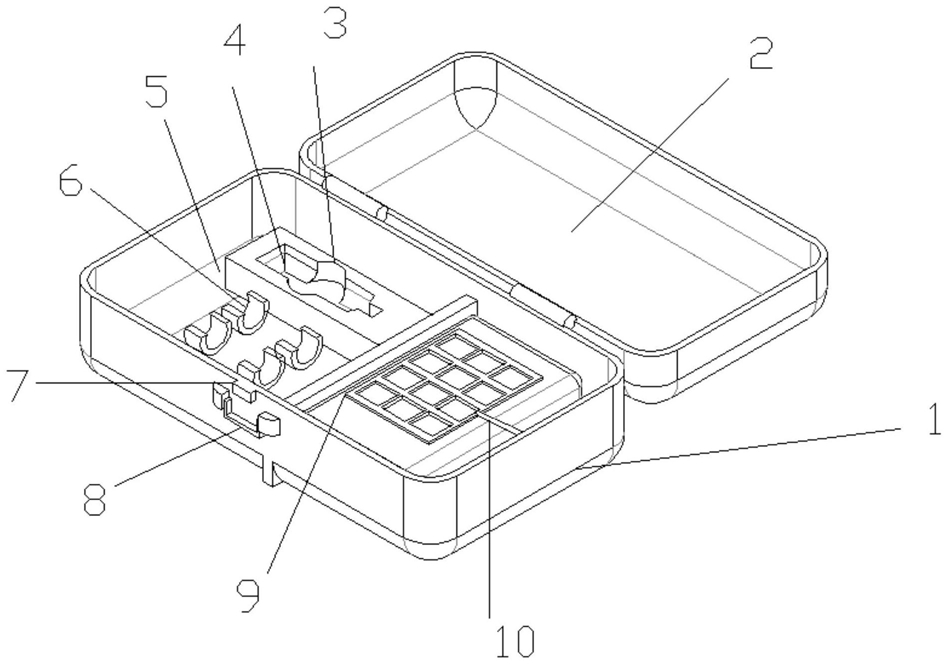

1.一种便于携带收纳毛巾牙刷牙膏的收纳盒,包括盒体(1)和盒盖(2),盒体(1)和盒盖(2)转动连接,其特征在于,盒体(1)的左端可拉出的设置有转动板(5),转动板(5)下方在盒体(1)内部有空间,转动板(5)上开设有放置槽(4),转动板(5)上还固定设置有若干牙刷卡槽(6),盒体(1)的外部设置有扣件(7),盒体(1)上转动设置有提手(8);

盒体(1)的右端内部侧壁转动设置有转动轴(11),转动轴(11)上固定连接在转动杆(10)的一端,转动杆(10)的另一端转动连接在压框(9)的上表面,转动轴(11)上设置有扭簧(12)。

2.根据权利要求1所述的一种便于携带收纳毛巾牙刷牙膏的收纳盒,其特征在于,转动杆(10)为向上弯折的L型结构。

3.根据权利要求1所述的一种便于携带收纳毛巾牙刷牙膏的收纳盒,其特征在于,放置槽(4)的两侧在转动板(5)上开设有拿取槽(3)。

4.根据权利要求1-3任一所述的一种便于携带收纳毛巾牙刷牙膏的收纳盒,其特征在于,盒体(1)内侧壁处开设有若干嵌套槽(13),嵌套槽(13)的内部滑动嵌套有圆珠(15),圆珠(15)的内侧在嵌套槽(13)内部设置有弹簧(14),转动板(5)的侧面开设有凹槽(16),圆珠(15)卡在凹槽(16)内部。

5.根据权利要求4所述的一种便于携带收纳毛巾牙刷牙膏的收纳盒,其特征在于,嵌套槽(13)是截面为凸字型的圆柱状结构。
