专利号: 2019218213886
申请人: 王春光
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-04-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

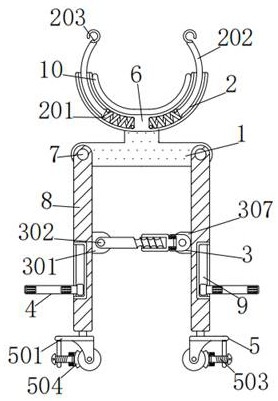

1.一种畜牧兽医用动物打针固定装置,包括凸板(1),其特征在于:所述凸板(1)的顶部固接有曲板(6),所述曲板(6)的顶部固接有橡胶垫(10),所述曲板(6)的内壁左右两侧均安装有固定机构(2),所述凸板(1)的正面左右两侧均通过第一销轴(7)转动连接有竖板(8),两个所述竖板(8)的内侧均安装有连接机构(3),两个所述竖板(8)的外侧均加工有滑槽(9),两个所述滑槽(9)的内部均安装有粘合机构(4),两个所述竖板(8)的底部均安装有移动机构(5)。

2.根据权利要求1所述的一种畜牧兽医用动物打针固定装置,其特征在于:所述固定机构(2)包括弹簧(201)、第一尼龙带(202)和弯钩(203),所述弹簧(201)的底部与曲板(6)的内壁底部相固接,所述弹簧(201)的顶部与第一尼龙带(202)的底部相固接,所述第一尼龙带(202)的顶部与弯钩(203)的底部相固接。

3.根据权利要求1所述的一种畜牧兽医用动物打针固定装置,其特征在于:所述连接机构(3)包括第一曲板(301)、第二销轴(302)、螺纹杆(303)、圆筒(304)、第二曲板(305)、第三销轴(306)和第三曲板(307),所述第一曲板(301)的左侧与位于左侧竖板(8)的右侧相固接,所述第一曲板(301)的正面通过第二销轴(302)与螺纹杆(303)的左侧转动相连,所述螺纹杆(303)的外壁右侧与圆筒(304)的内壁螺纹连接,所述圆筒(304)的右侧与第二曲板(305)的左侧转动相连,所述第二曲板(305)的内壁通过第三销轴(306)与第三曲板(307)的正面转动相连,所述第三曲板(307)的右侧与位于右侧竖板(8)的左侧相固接。

4.根据权利要求3所述的一种畜牧兽医用动物打针固定装置,其特征在于:所述螺纹杆(303)和圆筒(304)组成伸缩机构。

5.根据权利要求1所述的一种畜牧兽医用动物打针固定装置,其特征在于:所述粘合机构(4)包括方块(401)、第二尼龙带(402)和魔术贴(403),所述方块(401)的外壁与滑槽(9)的内壁滑动卡接,所述方块(401)的左侧与第二尼龙带(402)的右侧相固接,所述第二尼龙带(402)的正面左右两侧均固接有魔术贴(403)。

6.根据权利要求1所述的一种畜牧兽医用动物打针固定装置,其特征在于:所述移动机构(5)包括万向轮(501)、直板(502)、螺栓(503)和橡胶板(504),所述万向轮(501)的顶部与竖板(8)的底部相固接,所述万向轮(501)的底部左侧与直板(502)的顶部相固接,所述直板(502)的内壁与螺栓(503)的外壁螺纹连接,所述螺栓(503)的右侧与橡胶板(504)的左侧转动相连,所述橡胶板(504)的右侧与万向轮(501)的左侧相抵紧。
