专利号: 2019218253205
申请人: 大庆市世纪龙石油科技开发有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 土层或岩石的钻进;采矿
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

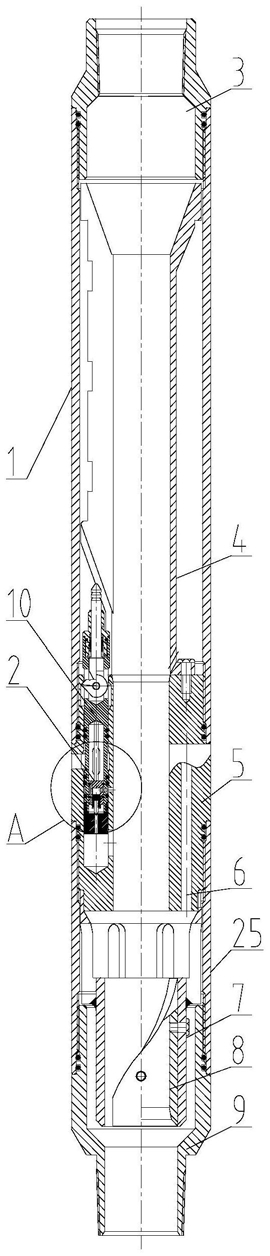

1.一种流量恒定配注器,包括上接头(3)、上连接套(1)、扶正体(4)、主体(5)、下连接套(25)、支架(7)、导向体(8)、下接头(9)和出水口(11),其特征在于:主体(5)的偏心孔内设有堵塞器(2),堵塞器(2)包括堵塞器主体(10)、打捞头、凸轮等,堵塞器主体(10)下面螺纹密封连接水嘴套(17),水嘴套(17)中心开有配水孔(18),配水孔(18)顶部开有倒角(19);

堵塞器主体(10)的堵塞器出水口(12)下侧内孔内设有活塞套(13),活塞套(13)上部有顶杆抵住堵塞器主体(10)的内孔上侧,活塞套(13)与堵塞器主体(10)之间设有两道密封圈,在两道密封圈之间,活塞套(13)上开有内凹环(23),内凹环(23)里开有内边孔(16),内凹环(23)位置的堵塞器主体(10)外圆上开有外凹环(24),外凹环(24)内开有中边孔(15),外凹环(24)位置的主体(5)中心孔上开有与偏心孔连通的外边孔(14);

所述的活塞套(13),其内腔内设有活塞(20),活塞(20)外圆与活塞套(13)内孔之间设有密封圈,活塞(20)下部有顶杆(26),活塞(20)下部的顶杆(26)头部为圆锥状,活塞(20)下部的顶杆(26)伸出活塞套(13)抵住配水孔(18)的倒角(19),活塞(20)下部的顶杆(26)的圆锥角与倒角(19)的角度一样;

所述的活塞(20),活塞(20)下部与活塞套(13)内腔之间设有弹簧(22);

所述的活塞套(13),设有上下相通的过流孔(21)与堵塞器出水口(12)连通。

2.根据权利要求1所述的一种流量恒定配注器,其特征在于:所述的活塞(20)、水嘴套(17),其材料为高碳高速钢。

3.根据权利要求1所述的一种流量恒定配注器,其特征在于:所述的主体(5),主体(5)的偏心孔旁,开有辅助通道孔(6),辅助通道孔(6)为通孔。
