专利号: 2019218296111
申请人: 沈阳三益塑胶有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

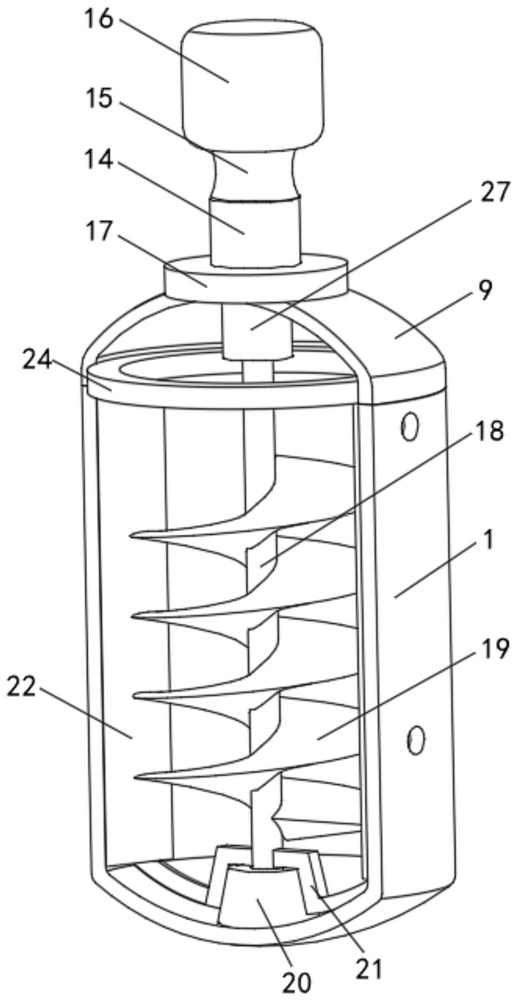

1.一种塑料加工用反应釜,包括搅拌腔(1),其特征在于:所述搅拌腔(1)的表面固定安装有保温套(2),所述搅拌腔(1)的底部固定安装有撑脚(3),所述保温套(2)的底部固定安装有卸料管(4),所述保温套(2)的表面固定安装有支座(5),所述搅拌腔(1)的右面上方固定安装有上连接管(6),所述搅拌腔(1)的右面下方固定安装有下连接管(7),所述上连接管(6)和下连接管(7)的中间固定安装有连通管(8),所述搅拌腔(1)的顶面固定安装有上封头(9),所述上封头(9)的表面左侧固定安装有进料管(10),所述进料管(10)的顶面啮合有堵盖(11),所述上封头(9)的顶面右侧固定安装有压力表(13),所述上封头(9)的顶面后侧固定安装有温度表(12),所述上封头(9)的顶面固定安装有机架(14),所述机架(14)的顶面固定安装有减速器(15),所述减速器(15)的顶面固定安装有电机(16),所述机架(14)的底面固定安装有密封环(17),所述电机(16)的输出轴固定套接有主轴(18),所述主轴(18)的表面固定安装有螺旋叶(19),所述搅拌腔(1)的内腔底部固定安装有釜底轴(20),所述主轴(18)的底部固定安装有下刮板(21),所述下刮板(21)的另一端固定安装有侧刮板(22),所述侧刮板(22)的顶面固定安装有卡轴(23),所述上封头(9)的内腔底部固定安装有连接圈(24),所述连接圈(24)的底面开设有卡槽(25),所述主轴(18)的内腔固定套接有加热管(26),所述上封头(9)的内腔顶端固定安装有定位套(27)。

2.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述保温套(2)的长度值等于搅拌腔(1)侧面的高度值,所述支座(5)位于保温套(2)表面的上方,且支座(5)在水平方向上共设有六个。

3.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述卸料管(4)的顶端在水平方向上位于釜底轴(20)和搅拌腔(1)的中间。

4.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述上连接管(6)位于搅拌腔(1)的顶端,所述下连接管(7)位于搅拌腔(1)的底端,所述连通管(8)的长度值小于保温套(2)的长度值,所述连通管(8)的直径值小于上连接管(6)和下连接管(7)的直径值,所述连通管(8)耐高温的透明材料。

5.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述螺旋叶(19)的高度值小于主轴(18)的高度值,所述螺旋叶(19)的高度值等于搅拌腔(1)的高度值。

6.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述进料管(10)与温度表(12)之间的夹角为九十度,所述温度表(12)和压力表(13)之间的夹角为九十度。

7.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述密封环(17)固定安装在上封头(9)的顶面,所述机架(14)固定套接在密封环(17)的内腔,且上封头(9)的高度值小于机架(14)的高度值。

8.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述主轴(18)和螺旋叶(19)为耐高温、传热快的金属,且加热管(26)的长度值等于主轴(18)的长度值。

9.根据权利要求1所述的一种塑料加工用反应釜,其特征在于:所述卡轴(23)的截面为三角形,且卡轴(23)夹角大的一边到夹角小的一边的方向与螺旋叶(19)的转动方向一致。
