专利号: 2019218349250
申请人: 张晓
专利类型:实用新型
专利状态:已下证
专利领域: 道路、铁路或桥梁的建筑
更新日期:2024-11-06
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

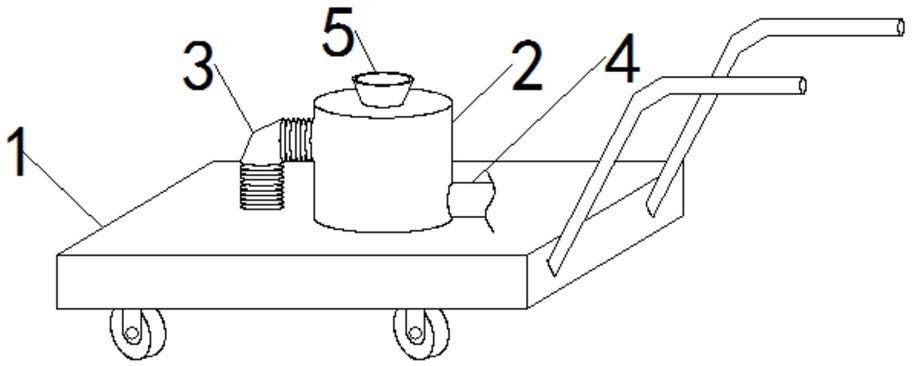

1.一种废弃苗叶的回收再利用装置,包括推车(1)与回收箱(2),所述回收箱(2)固定安装于推车(1)的表面,其特征在于:所述回收箱(2)包括收集管(3)、出料管(4)、集料口(5)、引风机(6)、挡网(7)、挡板(8)、驱动电机(9)、转动轴(10)、第一搅拌轴(11)、第二搅拌轴(12)、连接杆(14)、切割片(15),所述回收箱(2)的顶部贯通安装有集料口(5),所述回收箱(2)的侧面上端贯通连接有收集管(3),所述收集管(3)内壁固定连接有连接杆(14),所述连接杆(14)的表面固定连接有切割片(15),所述回收箱(2)的内部底端固定安装有驱动电机(9),所述驱动电机(9)固定连接有转动轴(10),所述转动轴(10)的上端表面固定连接有第二搅拌轴(12),所述转动轴(10)的下端表面固定连接有第一搅拌轴(11),所述回收箱(2)的内部下端固定连接有挡板(8),所述挡板(8)的尾端与回收箱(2)相切的部分固定安装有出料管(4),所述转动轴(10)贯穿于挡板(8)的表面,所述回收箱(2)内远离收集管(3)的一端处固定通过电机壳固定安装有引风机(6),所述引风机(6)的引风口处固定安装有挡网(7);

所述推车(1)包括集叶罩(13),所述收集管(3)的一端贯穿于推车(1)的表面,所述收集管(3)的底端固定连接有集叶罩(13),位于推车(1)的底面下端。

2.根据权利要求1所述的一种废弃苗叶的回收再利用装置,其特征在于:所述第二搅拌轴(12)呈弓字形,设有若干组。

3.根据权利要求1所述的一种废弃苗叶的回收再利用装置,其特征在于:所述第一搅拌轴(11)为拱形,设有若干组。

4.根据权利要求1所述的一种废弃苗叶的回收再利用装置,其特征在于:所述切割片(15)设有若干组,且刀口均向收集管(3)的管口朝向。

5.根据权利要求1所述的一种废弃苗叶的回收再利用装置,其特征在于:所述推车(1)的底面四周设有滑轮,在推车(1)的一端设有推杆。

6.根据权利要求1所述的一种废弃苗叶的回收再利用装置,其特征在于:所述挡网(7)的一端固定安装于回收箱(2)的内壁上,且挡网(7)的表面设有若干组细小透气孔。
