专利号: 2019218351265
申请人: 上海贝恒人居建设集团南通有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-02
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

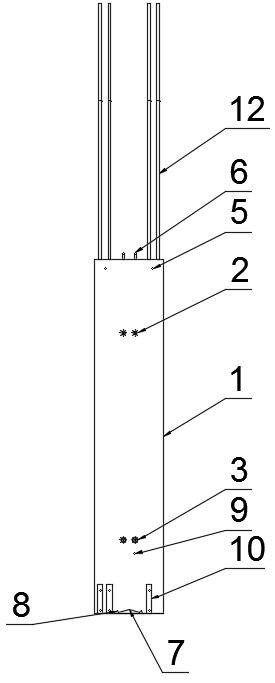

1.一种立柱PC构件,其特征在于:包括立柱主体(1)、脱模兼斜撑用预埋金属件(2)、脱模用预埋金属件(3)、临时斜撑用预埋金属件(4)、支模用对拉螺杆孔洞(5)、预埋吊钩(6)、凹槽(7)、井形槽(8)、排气通道(9)、半灌浆连接套筒(10)、柱箍筋(11)、柱纵筋(12)及纵向L型筋(13),所述立柱主体(1)表面上端设置有脱模兼斜撑用预埋金属件(2),所述立柱主体(1)表面下端设置有脱模用预埋金属件(3),所述立柱主体(1)一侧设置有临时斜撑用预埋金属件(4),所述立柱主体(1)四各面上端均设置有支模用对拉螺杆孔洞(5),所述立柱主体(1)上表面设置有预埋吊钩(6),所述立柱主体(1)下表面开有凹槽(7),所述凹槽(7)四周设置有井形槽(8),所述立柱主体(1)内部下端设置有排气通道(9),所述排气通道(9)底部与凹槽(7)相连通,所述立柱主体(1)内部底端还设置有若干半灌浆连接套筒(10),所述立柱主体(1)内部设置有若干层柱箍筋(11),所述立柱主体(1)内部还设置有若干柱纵筋(12)及纵向L型筋(13),所述柱纵筋(12)位于主体内部部分及纵向L型筋(13)均与柱箍筋(11)焊接,所述柱纵筋(12)底部插在半灌浆连接套筒(10)内,所述柱纵筋(12)顶端设置于立柱主体(1)外部;

所述柱箍筋(11)由外框筋(14)、矩形筋A(15)、矩形筋B(16)、拉筋A(17)及拉筋B(18)组成,所述外框筋(14)一端设置有矩形筋A(15),所述外框筋(14)另一端设置有拉筋A(17),所述外框筋(14)一侧设置有矩形筋B(16),所述外框筋(14)另一侧设置有拉筋B(18),所述矩形筋A(15)、矩形筋B(16)、拉筋A(17)及拉筋B(18)均与外框筋(14)焊连,所述纵向L型筋(13)与外框筋(14)、矩形筋A(15)及矩形筋B(16)焊连,所述柱纵筋(12)分别与矩形筋A(15)、矩形筋B(16)、拉筋A(17)及拉筋B(18)的拐角处焊连。

2.根据权利要求1所述的一种立柱PC构件,其特征在于:所述半灌浆连接套筒(10)下端设置有灌浆孔(19),所述半灌浆连接套筒(10)上端设置有出浆孔(20)。

3.根据权利要求1所述的一种立柱PC构件,其特征在于:所述排气通道(9)为带圆角的L形。

4.根据权利要求1所述的一种立柱PC构件,其特征在于:所述预埋吊钩(6)至少有两个。
