专利号: 2019218360828
申请人: 张鹏笑
专利类型:实用新型
专利状态:已下证
专利领域: 制冷或冷却;加热和制冷的联合系统;热泵系统;冰的制造或储存;气体的液化或固化
更新日期:2024-10-29
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

1.一种可调式冰箱用支撑底座,包括底座(1)、机动仓(2)、固定板(3)和电机(4),其特征在于:所述机动仓(2)开设在底座(1)内部,所述固定板(3)固定连接在底座(1)侧面,所述电机(4)固定连接在固定板(3)上表面,所述电机(4)输出轴另一端固定连接有第一转轴(5),所述底座(1)表面穿设有第一轴承(6),所述第一转轴(5)穿设在第一轴承(6)中,所述第一转轴(5)表面固定连接有第一锥齿轮(7)。

2.根据权利要求1所述的一种可调式冰箱用支撑底座,其特征在于:所述机动仓(2)内部固定连接有第二轴承(8),所述第二轴承(8)中穿设有第二转轴(9),所述第二转轴(9)另一端固定连接有第一螺纹柱(10),所述第一螺纹柱(10)另一端固定连接有第三转轴(11),所述第三转轴(11)另一端固定连接有第二螺纹柱(13),所述第二螺纹柱(13)另一端固定连接有第四转轴(14),所述机动仓(2)内部固定连接有第三轴承(15),所述第四转轴(14)穿设在第三轴承(15)中,所述第三转轴(11)表面固定连接有第二锥齿轮(12),所述第一锥齿轮(7)和第二锥齿轮(12)相互啮合。

3.根据权利要求2所述的一种可调式冰箱用支撑底座,其特征在于:所述第一螺纹柱(10)表面螺纹连接有螺纹帽(16),所述螺纹帽(16)表面固定连接有第一固定块(17),所述第一固定块(17)另一端固定连接有活动板(18),所述底座(1)表面开设有活动槽(20),所述活动板(18)穿设在活动槽(20)中,所述机动仓(2)内部固定连接有滑杆(21),所述滑杆(21)表面套接有滑套(22),所述滑套(22)表面固定连接有第二固定块(23),所述第二固定块(23)另一端固定连接在活动板(18)表面,所述活动板(18)表面固定连接有第一防护板(19),所述活动板(18)共有两个,且对称排列在机动仓(2)内部。

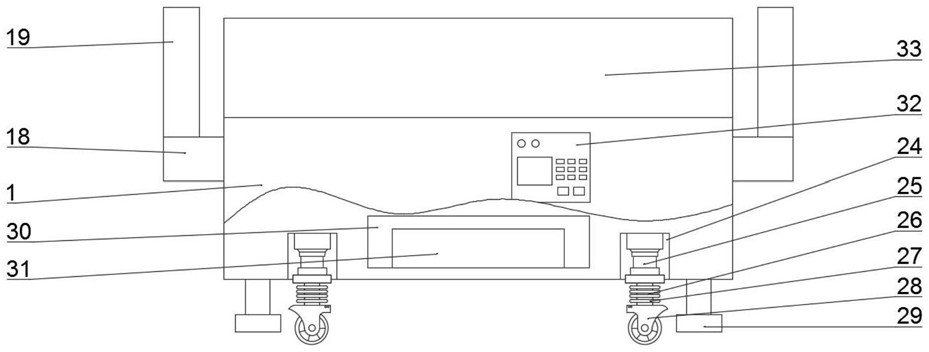

4.根据权利要求1所述的一种可调式冰箱用支撑底座,其特征在于:所述底座(1)下表面开设有伸缩槽(24),所述伸缩槽(24)内部固定连接有电动推杆(25),所述电动推杆(25)另一端固定连接有伸缩杆(26),所述伸缩杆(26)表面套接有弹簧(27),所述伸缩杆(26)另一端固定连接有车轮组(28),所述伸缩槽(24)共有四个,且呈矩形排列在底座(1)下表面。

5.根据权利要求1所述的一种可调式冰箱用支撑底座,其特征在于:所述底座(1)内部开设有储能仓(30),所述储能仓(30)内部固定连接有蓄电池(31),所述底座(1)下表面固定连接有基座(29),所述基座(29)共有四个,且呈矩形排列在底座(1)下表面,所述底座(1)正面固定连接有控制开关(32),所述底座(1)上表面固定连接有第二防护板(33),且第二防护板(33)共有两个,且对称排列在底座(1)上表面。
