专利号: 2019218475535
申请人: 恩奇(佛山)新材料科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般车辆
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

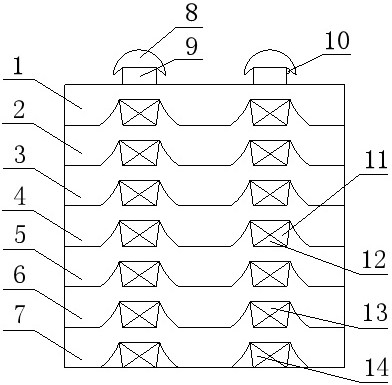

1.一种耐盐雾弹性体高发泡膨胀隔音胶块,包括胶块本体,所述胶块本体由耐盐雾层、阻寒层、表面反射层、吸音层、保温层、发泡层以及粘接层依次连接而成,其特征在于,所述胶块本体的一侧设置有与钣金连接的固定件,所述胶块本体上设置有依次连接所述耐盐雾层、所述阻寒层、所述表面反射层、所述吸音层、所述保温层、所述发泡层和所述粘接层的连接装置,所述固定件与所述连接装置的一端连接。

2.根据权利要求1所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述固定件包括连接杆和固定帽,所述固定帽与所述连接杆一体成型,所述固定帽的帽檐设置有与所述连接杆倾斜的第一倾斜角。

3.根据权利要求2所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述第一倾斜角的度数为30度—60度。

4.根据权利要求3所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述第一倾斜角的度数最佳为45度。

5.根据权利要求2所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述连接装置包括连接块和固定块,所述连接块与所述固定块一体成型后与所述连接杆连接。

6.根据权利要求5所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述耐盐雾层、所述阻寒层、所述表面反射层、所述吸音层、所述保温层、发泡层和所述粘接层与所述连接块的连接的两侧均设置有第二倾斜角,所述第二倾斜角的倾斜角度为30度—60度。

7.根据权利要求6所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述第二倾斜角的倾斜角度最佳为45度。

8.根据权利要求7所述的一种耐盐雾弹性体高发泡膨胀隔音胶块,其特征在于,所述连接块包括第一隔音块、第二隔音块、第一耐盐雾块和第二耐盐雾块,所述第一隔音块、所述第二隔音块、所述第一耐盐雾块和所述第二耐盐雾块均为三角形结构,其中所述第一耐盐雾块和所述第二耐盐雾块对称设置,所述第一隔音块和所述第二隔音块对称设置,所述第一隔音块、所述第二隔音块、所述第一耐盐雾块和所述第二耐盐雾块组成等腰梯形结构。
