专利号: 2019218553337
申请人: 湖北正寅科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 基本上无切削的金属机械加工;金属冲压
更新日期:2024-07-03
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

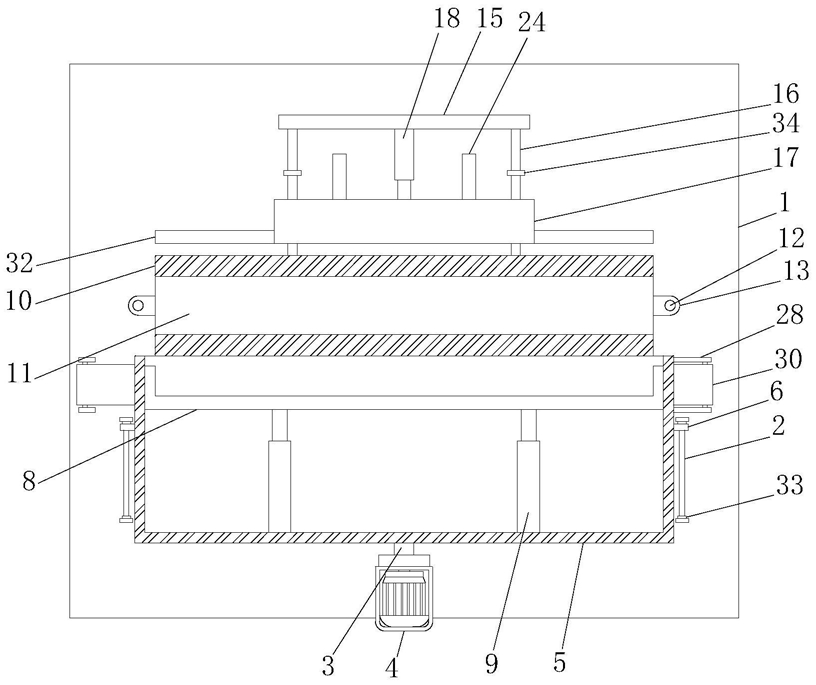

1.一种用于防火门窗的折弯成型机,其特征在于:包括一机体(1),所述机体(1)的顶部分别固定安装有两个第一滑动架(2)以及一个螺杆(3),且螺杆(3)位于两个第一滑动架(2)之间,所述机体(1)的顶部还固定安装有第一电机(4),该第一电机(4)的输出端与螺杆(3)的一端同轴连接,两个第一滑动架(2)之间设置有一承载框板(5),所述承载框板(5)的左右两侧均通过第一滑块(6)滑动套设在左右两侧的第一滑动架(2)上,所述承载框板(5)的底部通过第二滑块(7)螺纹连接在螺杆(3)上;

所述承载框板(5)的内侧分别滑动安装有推板(8)以及固定安装有可前后伸缩的第一气缸(9),该第一气缸(9)的自由端与推板(8)的一侧固定连接;

所述机体(1)顶部的中央固定安装有两个固定座(10),两个固定座(10)之间设置有活动座(11),该活动座(11)的左右两侧均设置有固定桩(12),所述活动座(11)的左右两侧通过栓块(13)滑动套设在固定桩(12)上,所述固定桩(12)的表面套设有刚性弹簧(14),刚性弹簧(14)的顶部与栓块(13)的底部接触;

所述机体(1)的顶部固定安装有后挡板(15),所述后挡板(15)的左右两侧均固定安装有滑轴(16),两个滑轴(16)远离后挡板(15)的一端固定连接在其中一个固定座(10)上,两个滑轴(16)之间滑动安装有后卡板(17),所述后卡板(17)与后挡板(15)之间通过一可前后伸缩的第二气缸(18)连接;

所述机体(1)的顶部固定安装有一支撑座(19),所述支撑座(19)的顶部分别固定安装有第二滑动架(20)以及可上下伸缩的第三气缸(22),所述第二滑动架(20)上滑动安装有支臂(21),所述支臂(21)的底部与第三气缸(22)的自由端连接,所述支臂(21)远离第二滑动架(20)的一侧固定安装有折弯头(23),该折弯头(23)位于活动座(11)的正上方;

所述后卡板(17)远离固定座(10)的一侧固定安装有两个空心筒(24),所述后卡板(17)靠近固定座(10)的一侧开设有暗槽(25),所述暗槽(25)内设置有一推杆(27),所述空心筒(24)内设置有可前后伸缩的第四气缸(26),第四气缸(26)的自由端与推杆(27)的一侧连接;

所述机体(1)的顶部固定安装有一输送架(28),该输送架(28)上活动安装有一齿轮组(29),所述齿轮组(29)之间传动连接有一输送带(30),所述输送架(28)的一侧固定安装有第二电机(31),该第二电机(31)的输出端与齿轮组(29)连接,所述输送带(30)位于承载框板(5)的下方。

2.根据权利要求1所述的一种用于防火门窗的折弯成型机,其特征在于:所述后卡板(17)的左右两侧均固定安装有侧挡板(32),该侧挡板(32)与后卡板(17)平齐。

3.根据权利要求1所述的一种用于防火门窗的折弯成型机,其特征在于:所述第一滑动架(2)的前后两端部均固定套设有橡胶减震套(33)。

4.根据权利要求1所述的一种用于防火门窗的折弯成型机,其特征在于:所述滑轴(16)上固定套设有限位环(34)。

5.根据权利要求1所述的一种用于防火门窗的折弯成型机,其特征在于:所述推板(8)的左右两端均设置有侧挡部。
