专利号: 201921855987X
申请人: 成都航空职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 控制;调节
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

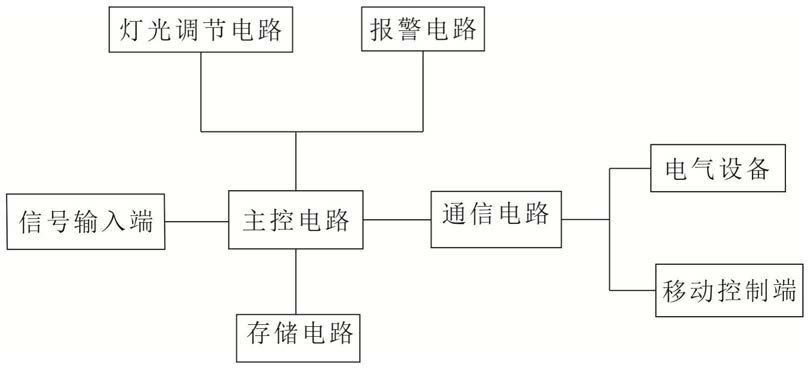

1.一种远距离无线智能开关面板,其特征在于:包括设置于开关面板内的主控电路和与主控电路连接的信号输入端;所述主控电路分别与灯光调节电路、报警电路、存储电路和通信电路电性连接;所述通信电路分别与电气设备和移动控制端电连接;

所述主控电路包括主控MCU;所述信号输入端包括分别与主控MCU电连接的若干触摸按键;所述灯光调节电路包括分别与主控MCU电连接的光敏电阻和LORA模块;所述报警电路包括与主控MCU电连接的蜂鸣器;所述存储电路包括与主控MCU电连接的存储模块;所述通信电路包括分别与主控MCU电连接的蓝牙模块和LORA模块;所述蓝牙模块分别与电气设备和移动控制端电连接;所述LORA模块与移动控制端电连接。

2.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述主控MCU为STM32单片机。

3.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述触摸按键为WTC610DNI型触摸按键。

4.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述光敏电阻为PT1206光敏电阻。

5.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述LORA模块为SX1276远距离LORA模块。

6.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述蜂鸣器为WM-HC12085型蜂鸣器。

7.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述蓝牙模块为HC05蓝牙模块。

8.根据权利要求1所述的远距离无线智能开关面板,其特征在于:所述移动控制端为手机或PC端。
