专利号: 2019218562177
申请人: 宿迁安邦木业有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-01-05
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

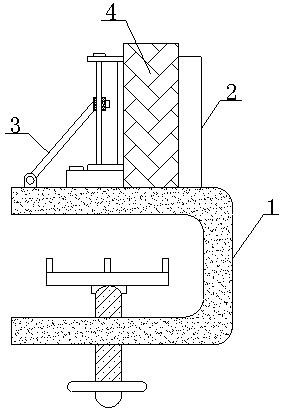

1.一种具有自支撑结构的建筑模板,包括夹持固定装置(1)、调节装置(2)、支撑机构(3)和模板本体(4),其特征在于:所述夹持固定装置(1)的内部设置有调节装置(2),所述夹持固定装置(1)的顶部表面固定安装有支撑机构(3),所述支撑机构(3)与调节装置(2)相对的一侧固定设置有模板本体(4);

所述夹持固定装置(1)包括固定框架(101)、锁定螺杆(102)、加力杆(103)和固定夹板(104),所述固定框架(101)的内部活动连接有锁定螺杆(102),所述锁定螺杆(102)的内部固定安装有加力杆(103),所述锁定螺杆(102)的顶部固定安装有固定夹板(104);

所述调节装置(2)包括调节螺杆(201)、移动块(202)、把手(203)、轴卡(204)和调节夹板(205),所述固定框架(101)的内部活动连接有调节螺杆(201),所述调节螺杆(201)的表面活动连接有移动块(202),所述调节螺杆(201)的右端固定安装有把手(203),所述调节螺杆(201)的表面固定安装有轴卡(204),所述移动块(202)的顶部固定安装有调节夹板(205);

所述支撑机构(3)包括支撑架(301)、安装块(302)、竖杆(303)、卡块(304)、铰接件(305)和斜杆(306),所述模板本体(4)的左侧设置有支撑架(301),所述支撑架(301)的底部固定安装有安装块(302),所述支撑架(301)的内部固定安装有竖杆(303),所述竖杆(303)的表面固定安装有卡块(304),所述固定框架(101)的顶部固定安装有铰接件(305),所述铰接件(305)的表面设置有斜杆(306)。

2.根据权利要求1所述的一种具有自支撑结构的建筑模板,其特征在于:所述固定框架(101)的内部开设有与锁定螺杆(102)相适配的螺纹通孔,且锁定螺杆(102)通过螺纹孔与固定框架(101)活动连接。

3.根据权利要求1所述的一种具有自支撑结构的建筑模板,其特征在于:所述固定框架(101)的内部固定安装有与调节螺杆(201)相适配的轴承。

4.根据权利要求1所述的一种具有自支撑结构的建筑模板,其特征在于:所述调节夹板(205)固定安装在移动块(202)的顶部,且调节夹板(205)通过移动块(202)与调节螺杆(201)活动连接。

5.根据权利要求1所述的一种具有自支撑结构的建筑模板,其特征在于:所述竖杆(303)的顶端开设有螺钉孔,且其通过螺钉固定安装在支撑架(301)的内部。

6.根据权利要求1所述的一种具有自支撑结构的建筑模板,其特征在于:所述斜杆(306)的顶端活动连接在卡块(304)的表面,其底端与铰接件(305)活动连接。
