专利号: 2019218602102
申请人: 郭璇
专利类型:实用新型
专利状态:已下证
专利领域: 医学或兽医学;卫生学
更新日期:2024-08-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

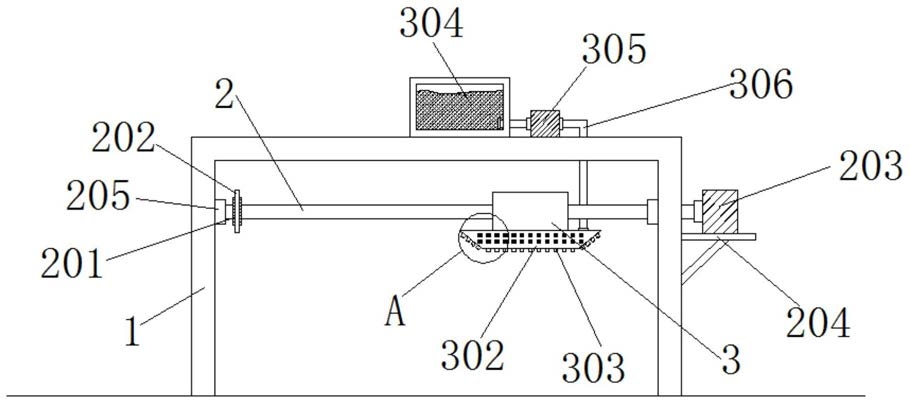

1.一种畜牧养殖厂用的消毒装置,包括养殖室主体(1)、螺纹杆(2)、移动块(3),所述螺纹杆(2)转动设置于养殖室主体(1)的内壁端面处,所述移动块(3)活动连接于螺纹杆(2)的外侧端面处;其特征在于:所述螺纹杆(2)还包括有传动齿轮(201)、传动链条(202)、电机(203)、支撑架(204)、转轴(205),所述传动齿轮(201)固定设置于螺纹杆(2)外侧端面处,所述传动链条(202)配套设置于传动齿轮(201)的外侧端面,所述电机(203)配套设置于养殖室主体(1)右侧,且电机(203)的传动轴处固定连接有螺纹杆(2),所述支撑架(204)配套设置于电机(203)底部,且支撑架(204)固定连接于养殖室主体(1)外侧端面处,所述转轴(205)固定设置于养殖室主体(1)的内侧端面处,且转轴(205)的内侧端面固定连接于螺纹杆(2)的外侧端面;

所述移动块(3)还包括有螺纹槽(301)、储水盒(302)、雾化喷头(303)、水箱(304)、抽水泵(305)、导水管(306),所述螺纹槽(301)贯穿设置于移动块(3)的外侧端面处,所述储水盒(302)固定设置于移动块(3)的底部端面处,所述雾化喷头(303)配套设置于储水盒(302)的外侧端面处,所述水箱(304)固定设置于养殖室主体(1)顶部端面处,所述抽水泵(305)固定设置于水箱(304)右侧处,所述导水管(306)的一端嵌入式设置于水箱(304)的内部,且导水管(306)的另一端套接连接于抽水泵(305)的进水端口处。

2.根据权利要求1所述的一种畜牧养殖厂用的消毒装置,其特征在于:所述螺纹杆(2)和传动齿轮(201)的数量均为2个,且传动齿轮(201)与传动链条(202)相互啮合,同时螺纹杆(2)与螺纹槽(301)相互配套。

3.根据权利要求1所述的一种畜牧养殖厂用的消毒装置,其特征在于:所述传动齿轮(201)与传动链条(202)分别处于同一水平线,同时在螺纹杆(2)的两端分别套接连接有转轴(205),同时其转轴(205)分别配套设置有保护罩和固定连接支架。

4.根据权利要求1所述的一种畜牧养殖厂用的消毒装置,其特征在于:所述水箱(304)、抽水泵(305)和储水盒(302)均配套连接有导水管(306),同时其导水管(306)为伸缩状软管材质。

5.根据权利要求1所述的一种畜牧养殖厂用的消毒装置,其特征在于:所述移动块(3)为矩形状设置,而储水盒(302)整体为梯形状结构,其储水盒(302)的前、后、左、右侧面均为倾斜式设置,其倾斜角度为45°,同时移动块(3)和储水盒(302)的长度与养殖室主体(1)的宽度相互配套。

6.根据权利要求1所述的一种畜牧养殖厂用的消毒装置,其特征在于:所述水箱(304)还配套连接有注液管,其注液管嵌入式连接于水箱(304)内部。

7.根据权利要求1所述的一种畜牧养殖厂用的消毒装置,其特征在于:所述抽水泵(305)和电机(203)均与外界电源电线相连,并通过外界电源电线设置与抽水泵(305)和电机(203)配套的电源开关。
