专利号: 2019218623132
申请人: 钟焕兵
专利类型:实用新型
专利状态:已下证
专利领域: 锁;钥匙;门窗零件;保险箱
更新日期:2024-02-26
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

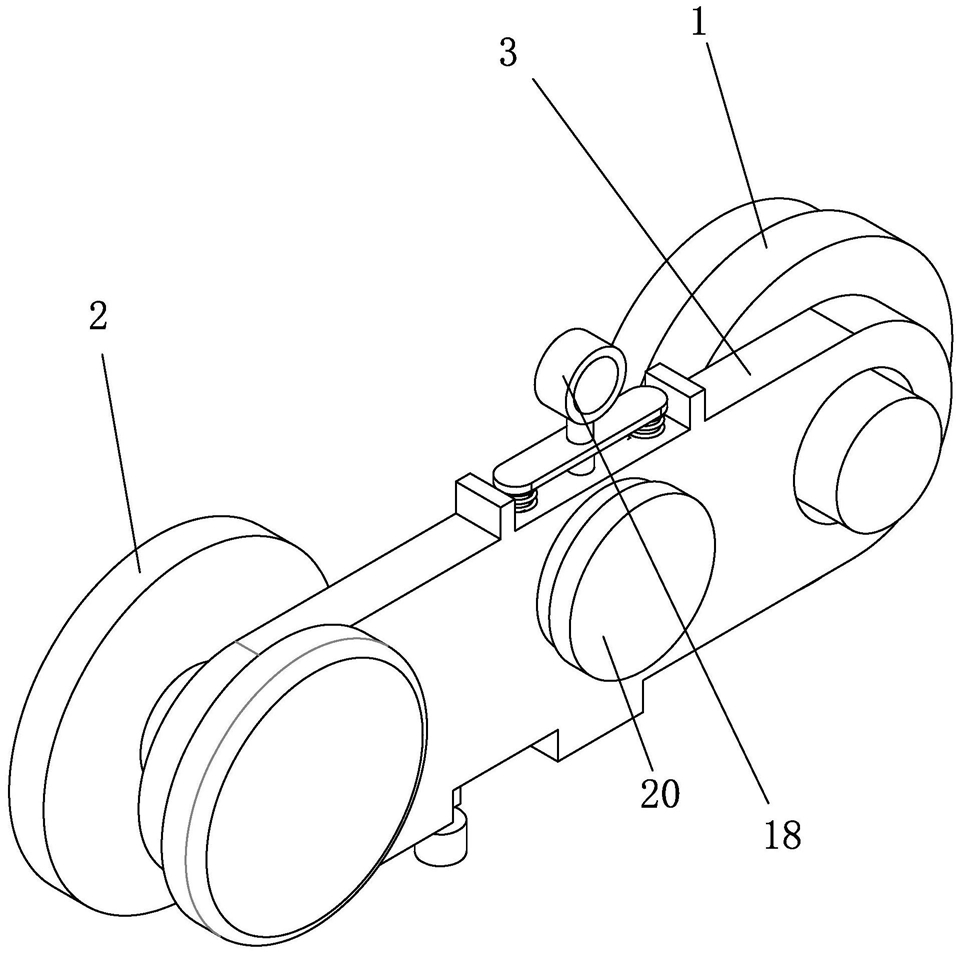

1.一种儿童二道锁,包括有转子(1)和固定部(2),所述转子(1)上连接有卡紧杆(3),所述卡紧杆(3)上设置有卡紧口(21),所述固定部(2)上设置有卡紧部(4),其特征在于:所述卡紧杆(3)内横向活动设置有卡杆(5),所述卡杆(5)上表面贯穿至下表面设置有第一通孔(6),所述卡紧杆(3)上设置有竖向贯穿至卡紧杆(3)内部的竖孔(7),所述竖孔(7)内穿插有能和第一通孔(6)配合锁紧卡紧杆(3)的锁轴(8),在所述锁轴(8)圆周外壁纵向设置有开口(9),所述卡紧杆(3)上纵向贯穿内部设置有纵向孔(10),所述纵向孔(10)内活动设置有锁紧块(11),所述锁紧块(11)由上至下设置有解锁孔(12),所述解锁孔(12)后侧设置有能供开口(9)活动的让位槽(13),所述锁轴(8)在所述解锁孔(12)内活动。

2.根据权利要求1所述的一种儿童二道锁,其特征在于所述卡紧杆(3)内设置有固定槽(16),所述卡杆(5)在固定槽(16)内活动。

3.根据权利要求2所述的一种儿童二道锁,其特征在于所述卡杆(5)外套有能使卡杆(5)复位向外弹出的第一弹簧(17)。

4.根据权利要求1所述的一种儿童二道锁,其特征在于所述锁轴(8)上端设置有拉环(18)。

5.根据权利要求1所述的一种儿童二道锁,其特征在于所述锁紧块(11)前端设置有推板(20)。

6.根据权利要求1所述的一种儿童二道锁,其特征在于所述卡紧口(21)边角处设置有倒角。
