专利号: 2019218642222
申请人: 重庆工程职业技术学院
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-06-17
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

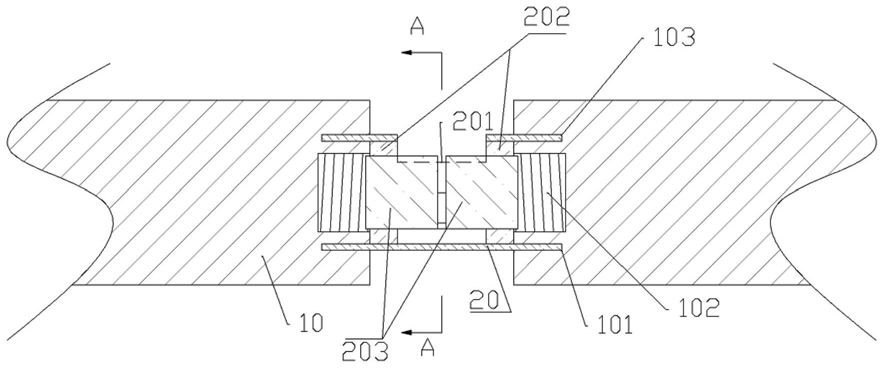

1.装配式建筑连接结构,包括预制板,其特征在于,相邻所述预制板之间的连接面上设有正多边形的预制孔,还包括可插入到预制孔内的套筒,所述套筒的横截面呈环状的正多边形。

2.根据权利要求1所述的装配式建筑连接结构,其特征在于,所述预制板上设有螺纹孔,螺纹孔与预制孔同轴设置,所述套筒的中部沿径向设置有安装孔,套筒内设有沿安装孔的轴线对称设置的两个固定单元,固定单元包括同轴设置在套筒内的螺纹杆以及套设在螺纹杆外的螺纹筒,螺纹筒与套筒的内壁固定连接,螺纹杆与螺纹孔螺纹连接,所述安装孔与螺纹杆相对。

3.根据权利要求2所述的装配式建筑连接结构,其特征在于,所述螺纹筒远离安装孔的一端位于套筒内,且螺纹筒远离安装孔的一端到套筒的端面的距离大于等于预制孔的长度。

4.根据权利要求3所述的装配式建筑连接结构,其特征在于,所述螺纹杆的长度为螺纹孔深度的1.2-1.5倍。

5.根据权利要求4所述的装配式建筑连接结构,其特征在于,所述套筒的横截面呈正八边形的环状。

6.根据权利要求5所述的装配式建筑连接结构,其特征在于,所述套筒安装孔处的横截面呈圆心角大于等于90°的缺口。

7.根据权利要求6所述的装配式建筑连接结构,其特征在于,还包括包围框,所述预制板的连接面上设有环状的凹槽,预制孔均位于凹槽内,所述包围框的一个端面可嵌入到其中一个预制板的凹槽内,包围框的另一个端面可嵌入到其中另一个预制板的凹槽内。

8.根据权利要求7所述的装配式建筑连接结构,其特征在于,所述包围框包括盖板和“[”形的围挡,围挡未封闭的一侧为开口,且开口朝上;所述盖板与围挡的上侧开口处固定连接。

9.根据权利要求8所述的装配式建筑连接结构,其特征在于,所述盖板上设有若干通孔。

10.根据权利要求9所述的装配式建筑连接结构,其特征在于,所述通孔的轴线位于相邻的两个预制孔之间。
