专利号: 2019218647052
申请人: 常州市求新不锈钢管有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 机床;其他类目中不包括的金属加工
更新日期:2024-02-23
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

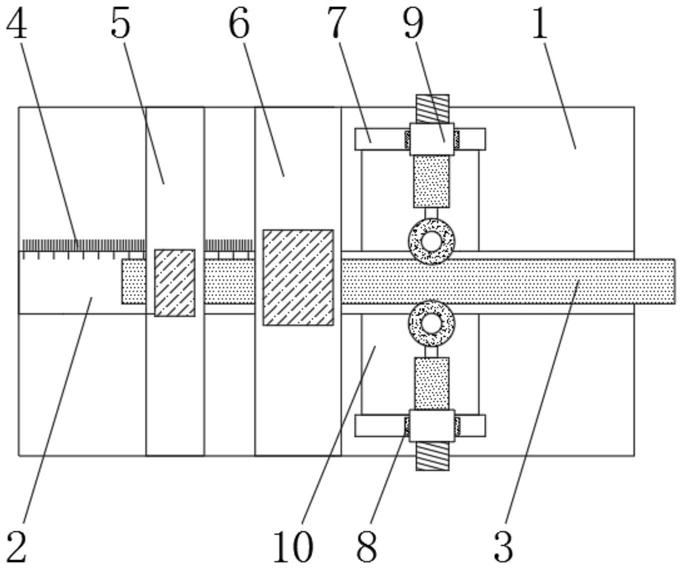

1.一种不锈钢管剪切机,包括工作平台(1),其特征在于:所述工作平台(1)的中间开设有导向槽(2),所述导向槽(2)的上方设置有不锈钢管(3),所述导向槽(2)的后侧设置有刻度尺(4),所述工作平台(1)的左侧边缘处固定连接有第一支撑架(5),所述第一支撑架(5)的右侧设置有第二支撑架(6),所述第二支撑架(6)的右侧设置有两个滑槽(7),两个所述滑槽(7)之间设置有活动槽(10),所述滑槽(7)的内部滑动连接有电动滑块(8),所述电动滑块(8)的顶部固定安装有齿轮箱(9);

所述齿轮箱(9)的右侧下方固定连接有套筒(11),所述齿轮箱(9)的内部固定安装有齿轮组(12),所述齿轮箱(9)的左侧上方固定连接有减速电机(13),所述齿轮组(12)上固定连接有丝杆(14),所述丝杆(14)的外表面固定安装有轴承(15),所述丝杆(14)的右端固定连接有固定柱(16),所述固定柱(16)的外表面固定连接有弧形圆柱固定件(17);

所述第一支撑架(5)的顶部中间固定安装有第一液压控制箱(18),所述第一液压控制箱(18)的底部中间固定连接有第一液压伸缩杆(19),所述第二支撑架(6)的顶部中间固定安装有第二液压控制箱(21),所述第二液压控制箱(21)的底部中间固定连接有第二液压伸缩杆(22),所述第二液压伸缩杆(22)的底端固定连接有控制电机(23)。

2.根据权利要求1所述的一种不锈钢管剪切机,其特征在于:

所述刻度尺(4)与工作平台(1)的上表面固定连接,所述第二支撑架(6)的底端与工作平台(1)的边缘处固定连接。

3.根据权利要求1所述的一种不锈钢管剪切机,其特征在于:

所述活动槽(10)开设在工作平台(1)的上表面,所述滑槽(7)开设在工作平台(1)的上表面前后两侧。

4.根据权利要求1所述的一种不锈钢管剪切机,其特征在于:

两个所述齿轮箱(9)呈水平对称分布,所述减速电机(13)的输出端与齿轮组(12)固定连接。

5.根据权利要求1所述的一种不锈钢管剪切机,其特征在于:

所述丝杆(14)的右端贯穿套筒(11)的右端面,所述轴承(15)设置在套筒(11)的内部。

6.根据权利要求1所述的一种不锈钢管剪切机,其特征在于:

所述弧形圆柱固定件(17)由橡胶材料制成,所述弧形圆柱固定件(17)的弧形面与不锈钢管(3)贴合连接。

7.根据权利要求1所述的一种不锈钢管剪切机,其特征在于:

所述第一液压伸缩杆(19)的底端固定连接有砂轮(20),所述控制电机(23)的输出端固定连接有裁剪刀片(24)。
