专利号: 2019218667709
申请人: 福州百草堂医药科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-06-12
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

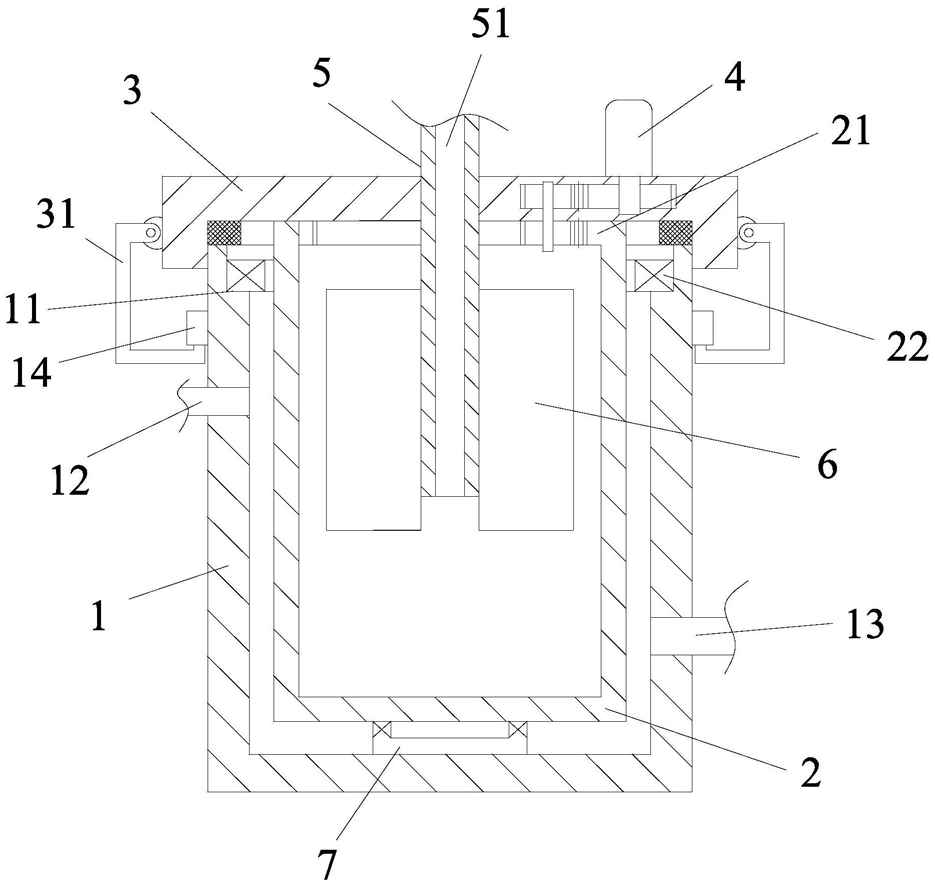

1.一种内部散热均匀的重结晶反应釜,其特征在于,包括外层釜体、内层釜体、顶盖和传动装置;

所述外层釜体顶部设有沉槽,所述内层釜体位于外层釜体内部,所述顶盖与外层釜体之间为可拆卸连接;

所述内层釜体顶部固定连接有内齿轮,所述内齿轮外侧套设有轴承,所述轴承外端固定连接于沉槽内,所述内层釜体的侧壁上沿圆周方向均匀设有波浪状的褶皱;

所述传动装置包括转动电机、主动齿轮、第一传动齿轮和第二传动齿轮,所述转动电机固定连接于顶盖顶端,所述转动电机的动力输出轴延伸至顶盖内部并与主动齿轮固定连接,所述第一传动齿轮位于顶盖内部并与主动齿轮啮合,所述第二传动齿轮位于顶盖下方且与内齿轮啮合,所述第二传动齿轮与第一传动齿轮同轴设置且通过中心轴固定连接。

2.根据权利要求1所述内部散热均匀的重结晶反应釜,其特征在于,还包括搅拌轴和搅拌叶片,所述搅拌轴固定连接于顶盖底部,所述搅拌叶片固定连接于搅拌轴上。

3.根据权利要求2所述内部散热均匀的重结晶反应釜,其特征在于,所述搅拌轴内部设有管道,所述管道一端与内层釜体连通,另一端穿过顶盖延伸至外部。

4.根据权利要求1所述内部散热均匀的重结晶反应釜,其特征在于,所述外层釜体和内层釜体之间设置有有推力轴承。

5.根据权利要求1所述内部散热均匀的重结晶反应釜,其特征在于,所述外层釜体侧壁上开设有进水口和出水口。

6.根据权利要求1所述内部散热均匀的重结晶反应釜,其特征在于,所述外层釜体侧壁上设有卡块,所述顶盖侧边设有卡扣,所述卡扣扣接于卡块上。

7.根据权利要求6所述内部散热均匀的重结晶反应釜,其特征在于,所述外层釜体和顶盖之间设有密封圈。
