专利号: 2019218667978
申请人: 福州百草堂医药科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 一般的物理或化学的方法或装置
更新日期:2024-05-31
缴费截止日期: 暂无
价格&联系人
年费信息
委托购买

摘要:

权利要求书:

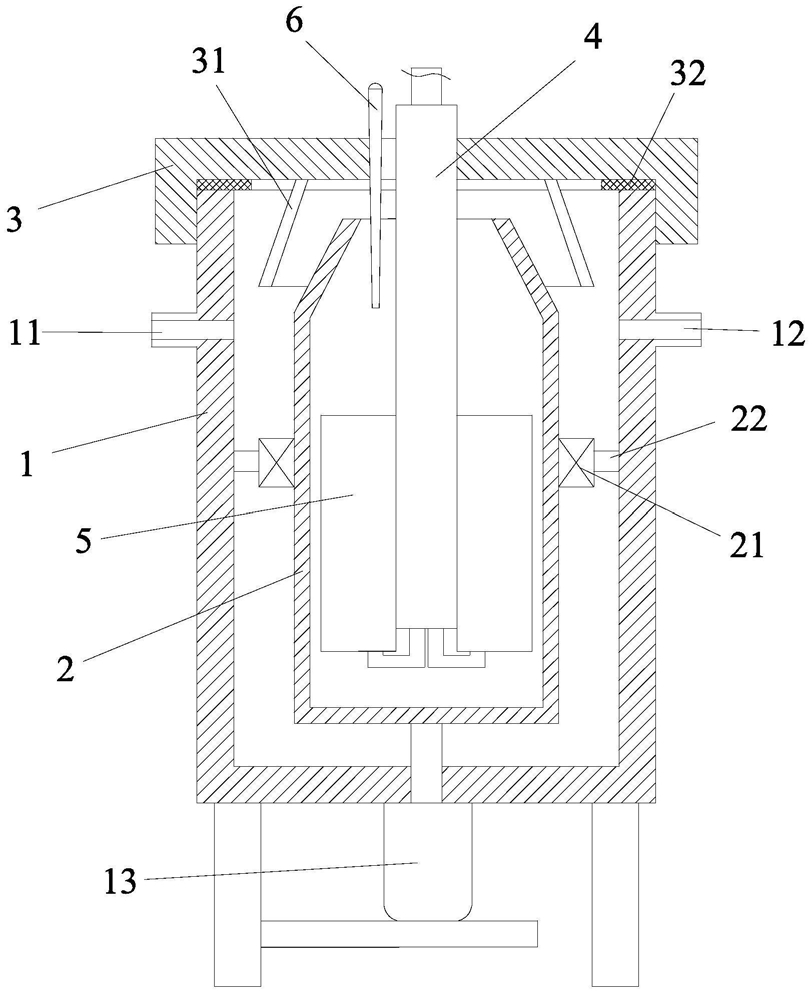

1.一种重结晶反应釜,其特征在于,包括外层釜体、内层釜体、顶盖、中心轴和扇叶;

所述外层釜体侧壁上开设有进水口和出水口,所述进水口和出水口分别与外设的水循环系统连通;

所述内层釜体位于外层釜体的内部,所述内层釜体和外层釜体之间设有空腔,所述外层釜体底部固定连接有转动电机,所述转动电机的输出轴穿过外层釜体延伸至内部并与内层釜体的底部固定连接;

所述顶盖可拆卸连接于外层釜体顶部,所述顶盖下表面设有隔离环,所述隔离环位于外层釜体和内层釜体之间;

所述中心轴固定连接于顶盖底部,所述扇叶固定连接于中心轴上。

2.根据权利要求1所述重结晶反应釜,其特征在于,所述中心轴内部设有互不连通的内层空腔和外层空腔,所述扇叶内部设有蛇形管道,所述蛇形管道一端与内层空腔连通另一端与外层空腔连通,所述外层釜体的出水口与内层空腔连通,所述外层空腔与外设的水循环系统连通。

3.根据权利要求1所述重结晶反应釜,其特征在于,所述内层釜体外侧套设有轴承,所述轴承的外端通过支撑杆与外层釜体内壁固定连接。

4.根据权利要求1所述重结晶反应釜,其特征在于,所述内层釜体顶部呈圆台状。

5.根据权利要求1所述重结晶反应釜,其特征在于,所述顶盖与外层釜体连接处设有密封圈。

6.根据权利要求1所述重结晶反应釜,其特征在于,所述顶盖上设有温度计,所述温度计底部穿过顶盖延伸至内层釜体内部。
